Пневматический преобразователь разности давлений «13ДД11» предназначен для выдачи информации в виде стандартного пневматического сигнала (20-100 кПа) о перепаде давления, о расходе жидкостей и газов, в системах контроля и управления технологическими процессами со взрывоопасными условиями.
Приборы относятся к изделиям ГСП и эксплуатируются совместно со вторичными регистраторами и регуляторами, работающими от стандартного сигнала 20-100 КПа. Преобразователи 13ДД11 широко применяются в химической, нефтеперерабатывающей, нефтехимической промышленности, в энергетике и ряде других отраслей.
По устойчивости к механическим воздействиям преобразователь соответствует группе исполнения L3 по ГОСТ Р52931. Степень защиты корпуса IP54 по ГОСТ 14254.
Технические характеристики 13ДД11
|
Модель
преобразователя |
Предельно
допускаемое
рабочее
избыточное
давление, МПа |
Предельный номинальный
перепад давления |
Диаметр мембраны
измерительного
блока, мм |
Диаметр сильфона
обратной связи, мм |
Пределы допускаемой
основной погрешности, g |
Масса, кг
не более |
|
кПа |
кПа |
|
720 |
16 |
16
25 |
40 |
64 |
28
34
42 |
±1,0; ±0,6
±1,0; ±0,6
±1,0; ±0,6 |
6,5 |
|
63
100
160 |
32 |
28
34
42 |
±1,0
±1,0; ±0,6
±1,0; ±0,6 |
|
250
400
630 |
30 |
42
42
42+28 |
±1,0; ±0,6
±1,0
±1,0 |
7,0 |
|
722 |
2,5 |
4
6,3
10 |
|
100 |
28
34
42 |
±1,0; ±0,6
±1,0; ±0,6
±1,0; ±0,6 |
11 |
|
728 |
40 |
16
25 |
40 |
64 |
28
34
42 |
±1,0; ±0,6
±1,0; ±0,6
±1,0; ±0,6 |
6,5 |
|
63
100
160 |
32 |
28
34
42 |
±1,0; ±0,6
±1,0; ±0,6
±1,0; ±0,6 |
Примечания:
1. Преобразователи с g равной ±0,6 поставляются по согласованию с предприятием-изготовителем.
2. Номинальные перепады давления устанавливаются при сообщении минусовой камеры преобразователя с атмосферой и при создании перепада давления путем подачи избыточного давления в плюсовую камеру.
3. Преобразователи имеют регулировку диапазона измерения в пределах диаметра мембраны измерительного блока, путем установки сильфона обратной связи нужного диаметра.
|
Обозначение
исполнения
по материалам |
Материал |
|
чувствительного
элемента |
остальных деталей, соприкасающихся
с измеряемой средой |
уплотнительных прокладок мембранного блока |
|
0180
5080 |
36НХТЮ
Тантал |
Углеродистая сталь |
Резина III-Iб-23-НО-68-1 |
|
0116
2516
2820
2828
5016 |
36НХТЮ
15Х18Н12С4ТЮ
06ХН28МДТ
06ХН28МДТ
Тантал |
12Х18Н10Т
12Х18Н10Т
10Х17Н13МДТ
06ХН28МДТ
12Х18Н10Т |
Фторопласт 4В
ГОСТ 10007-80 |
Примечание - Сплав 36НХТЮ - по ГОСТ 10994. Сплавы 12Х18Н10Т, 15Х18Н12С4ТЮ, 10Х17Н13М2Т, 06ХН28МДТ - по ГОСТ 5632. Углеродистая сталь - по ГОСТ 1050.
Обозначение исполнений по заполнению мембранного блока и допускаемой при этом диапазоне изменения температуры окружающего воздуха:
|
Обозначение заполнения |
Жидкость, заполняющая мембранный блок |
Диапазон изменения температуры окружающего воздуха, °С |
|
от |
до |
|
001 |
Полиэтилсилоксановая жидкость ПЭС-2 ГОСТ 13004 |
минус 50 |
плюс 50 |
|
минус 50 |
плюс 80 |
|
002 |
Водоглицериновый раствор (60% воды и 40% глицерина ГОСТ 6823 по массе) |
минус 10 |
плюс 50 |
|
минус 10 |
плюс 80 |

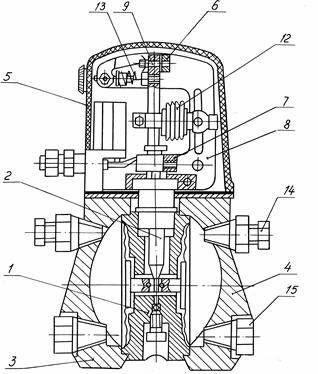

Измерительный преобразователь разности давления 13ДД11
1. элемент чувствительный; 2. рычаг; 3. фланец; 4. фланец; 5. кожух; 6. индикатор рассогласования; 7. винт регулировочный; 8. плата; 9. винт; 12. сильфон обратной связи; 13. пружина; 14. клапан игольчатый; 15. пробка сливная.

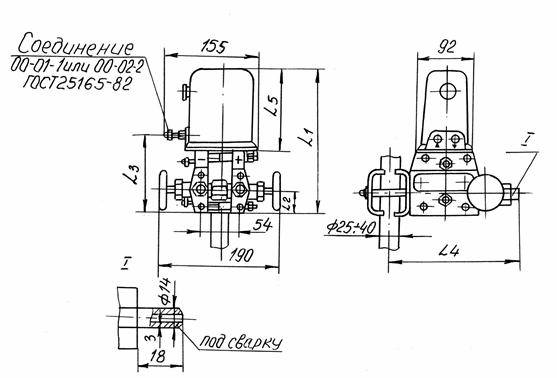

Чертеж 13ДД11
Измерительный преобразователь разности давления 13ДД11.
Модели 720; 722 исполнения 0116; 2516; 2820; 2828; 5030; 5016.
Модель 728 исполнения 0116; 0180; 5016; 5080.
|
Модель |
Перепады, кПа |
L1 |
L2 |
L3 |
L4 |
L5 |
|
720, 728 |
от 16 до 160 |
197 |
30 |
110 |
224 |
110 |
|
720 |
от 250 до 630 |
241 |
154 |
|
722 |
от 4 до 10 |
230 |
60 |
144 |
244 |
110 |
Преобразователь измерительный разности давления 13ДД11.
Модели 720; 722 исполнения 0180; 5080.
|
Модель |
Перепады, кПа |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
|
720 |
от 16 до 160 |
115 |
30 |
110 |
320 |
290 |
110 |
|
от 250 до 630 |
154 |
|
722 |
от 4 до 10 |
145 |
60 |
144 |
350 |
310 |
110 |
