3Р пневмораспределитель с мускульным управлением

Цена по запросу


3Р пневмораспределитель с мускульным управлением

Распределители трех- и пятилинейные с условным проходом (Ду) 6мм, двухпозиционные и трехпозиционные с ручным или ножным управлением и ручным или пружинным возвратом в исходное положение предназначены для изменения направления потока сжатого воздуха в пневмоприводах различного назначения.

Конструкция распределительного устройства: цилиндрический золотник.

Присоединение:резьбовые отверстия в корпусе распределителя.

Рабочая среда - сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью 10…35мм2/с (сСт) при температуре 50°С.

Климатические исполнения УХЛ и О категория размещения 4 по ГОСТ 15150.

Виброустойчивость и вибропрочность должны соответствовать II степени жесткости по ГОСТ 28988.

Пневмораспределители могут быть установлены в любом пространственном положении (для всех исполнений кроме 3Р-6-273-3, 5Р-6-273-3, которые устанавливаются в горизонтальном положении).

Обозначение при заказе 3Р

3Р пневмораспределитель с мускульным управлением

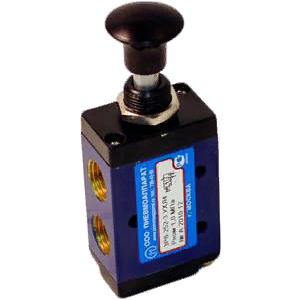

Пневмораспределитель 3Р-4-252-3

Характеристики

Значения

Схема

3Р пневмораспределитель с мускульным управлением

Исполнение

Трехлинейный двухпозиционный, с ручным управлением и фиксацией в двух крайних положениях (кнопка красного или черного цвета). Конструкция распределительного устройства: цилиндрический золотник

Условный проход, мм

4

Тип присоединения

Резьбовое, с трубной присоединительной резьбой в корпусе распределителя

Присоединение пневмолиний, дюйм:

G1/8

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

20(2)

Пропускная способность, Kv*, м3/ч, не менее.

0,78

Масса, кг, не более

0.11

Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель 3Р-6-252-3

Характеристики

Значения

Схема

3Р пневмораспределитель с мускульным управлением

Исполнение

Трехлинейный двухпозиционный, с ручным управлением и фиксацией в двух крайних положениях (кнопка красного или черного цвета). Конструкция распределительного устройства: цилиндрический золотник

Условный проход, мм

6

Тип присоединения

Резьбовое, с трубной присоединительной резьбой в корпусе распределителя

Присоединение пневмолиний, дюйм:

G1/4

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

20(2)

Пропускная способность, Kv*, м3/ч, не менее.

1,04

Масса, кг, не более

0.150

Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель 3Р-10-252-3

Характеристики

Значения

Схема

3Р пневмораспределитель с мускульным управлением

Исполнение

Трехлинейный двухпозиционный, с ручным управлением и фиксацией в двух крайних положениях (кнопка красного или черного цвета). Конструкция распределительного устройства: цилиндрический золотник

Условный проход, мм

10

Тип присоединения

Резьбовое, с трубной присоединительной резьбой в корпусе распределителя

Присоединение пневмолиний, дюйм:

G3/8

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

20(2)

Пропускная способность, Kv*, м3/ч, не менее.

1,95

Масса, кг, не более


Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель 3Р16-252-3

Характеристики

Значения

Схема

3Р пневмораспределитель с мускульным управлением

Исполнение

Трехлинейный двухпозиционный, с ручным управлением и фиксацией в двух крайних положениях (кнопка красного или черного цвета). Конструкция распределительного устройства: цилиндрический золотник

Условный проход, мм

16

Тип присоединения

Резьбовое, с трубной присоединительной резьбой в корпусе распределителя

Присоединение пневмолиний, дюйм:

G1/2

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

20(2)

Пропускная способность, Kv*, м3/ч, не менее.

3,26

Масса, кг, не более


Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель 3Р-4-253-3

Характеристики

Значения

Схема

3Р пневмораспределитель с мускульным управлением

Исполнение

Трехлинейный двухпозиционный, с ручным управлением и пружинным возвратом в исходное положение (кнопка красного или черного цвета). Конструкция распределительного устройства: цилиндрический золотник

Условный проход, мм

4

Тип присоединения

Резьбовое, с трубной присоединительной резьбой в корпусе распределителя

Присоединение пневмолиний, дюйм

G1/8

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

20(2)

Пропускная способность, Kv*, м3/ч, не менее.

0,78

Масса, кг, не более

0,11

Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель 3Р-6-253-3

Характеристики

Значения

Схема

3Р пневмораспределитель с мускульным управлением

Исполнение

Трехлинейный двухпозиционный, с ручным управлением и пружинным возвратом в исходное положение (кнопка красного или черного цвета). Конструкция распределительного устройства: цилиндрический золотник

Условный проход, мм

6

Тип присоединения

Резьбовое, с трубной присоединительной резьбой в корпусе распределителя

Присоединение пневмолиний, дюйм

G1/4

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

20(2)

Пропускная способность, Kv*, м3/ч, не менее.

1,04

Масса, кг, не более

0,150

Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель 3Р10-253-3

Характеристики

Значения

Схема

3Р пневмораспределитель с мускульным управлением

Исполнение

Трехлинейный двухпозиционный, с ручным управлением и пружинным возвратом в исходное положение (кнопка красного или черного цвета). Конструкция распределительного устройства: цилиндрический золотник

Условный проход, мм

10

Тип присоединения

Резьбовое, с трубной присоединительной резьбой в корпусе распределителя

Присоединение пневмолиний, дюйм

G3/8

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

20(2)

Пропускная способность, Kv*, м3/ч, не менее.

1,95

Масса, кг, не более


Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель 3Р16-253-3

Характеристики

Значения

Схема

3Р пневмораспределитель с мускульным управлением

Исполнение

Трехлинейный двухпозиционный, с ручным управлением и пружинным возвратом в исходное положение (кнопка красного или черного цвета). Конструкция распределительного устройства: цилиндрический золотник

Условный проход, мм

16

Тип присоединения

Резьбовое, с трубной присоединительной резьбой в корпусе распределителя

Присоединение пневмолиний, дюйм

G1/2

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

20(2)

Пропускная способность, Kv*, м3/ч, не менее.

3,26

Масса, кг, не более


Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель 3Р-4-262-3

Характеристики

Значения

Схема

3Р пневмораспределитель с мускульным управлением

Исполнение

Трехлинейный двухпозиционный, с ручным управлением (рычаг) и с фиксацией в двух крайних положениях. Конструкция распределительного устройства: цилиндрический золотник

Условный проход, мм

4

Тип присоединения

Резьбовое, с трубной присоединительной резьбой в корпусе распределителя

Присоединение пневмолиний, дюйм:

-канал питания (1) и выходные каналы (2) и (4)

-атмосферные каналы (3) и (5)

G1/8

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

20(2)

Пропускная способность, Kv*, м3/ч, не менее.

0,78

Масса, кг, не более

0,110

Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель 3Р-6-262-3

Характеристики

Значения

Схема

3Р пневмораспределитель с мускульным управлением

Исполнение

Трехлинейный двухпозиционный, с ручным управлением (рычаг) и с фиксацией в двух крайних положениях. Конструкция распределительного устройства: цилиндрический золотник

Условный проход, мм

6

Тип присоединения

Резьбовое, с трубной присоединительной резьбой в корпусе распределителя

Присоединение пневмолиний, дюйм:

-канал питания (1) и выходные каналы (2) и (4)

-атмосферные каналы (3) и (5)

G1/4

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

20(2)

Пропускная способность, Kv*, м3/ч, не менее.

1,04

Масса, кг, не более

0,150

Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель 3Р10-262-3

Характеристики

Значения

Схема

3Р пневмораспределитель с мускульным управлением

Исполнение

Трехлинейный двухпозиционный, с ручным управлением (рычаг) и с фиксацией в двух крайних положениях. Конструкция распределительного устройства: цилиндрический золотник

Условный проход, мм

10

Тип присоединения

Резьбовое, с трубной присоединительной резьбой в корпусе распределителя

Присоединение пневмолиний, дюйм:

-канал питания (1) и выходные каналы (2) и (4)

-атмосферные каналы (3) и (5)

G3/8

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

20(2)

Пропускная способность, Kv*, м3/ч, не менее.

1.95

Масса, кг, не более


Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель 3Р16-262-3

Характеристики

Значения

Схема

3Р пневмораспределитель с мускульным управлением

Исполнение

Трехлинейный двухпозиционный, с ручным управлением (рычаг) и с фиксацией в двух крайних положениях. Конструкция распределительного устройства: цилиндрический золотник

Условный проход, мм

16

Тип присоединения

Резьбовое, с трубной присоединительной резьбой в корпусе распределителя

Присоединение пневмолиний, дюйм:

-канал питания (1) и выходные каналы (2) и (4)

-атмосферные каналы (3) и (5)

G1/2

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

20(2)

Пропускная способность, Kv*, м3/ч, не менее.

3.26

Масса, кг, не более


Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель 3Р-4-263-3

Характеристики

Значения

Схема

3Р пневмораспределитель с мускульным управлением

Исполнение

Трехлинейный двухпозиционный, с ручным управлением (рычаг) и пружинным возвратом в исходное положение Конструкция распределительного устройства: цилиндрический золотник

Условный проход, мм

4

Тип присоединения

Резьбовое, с трубной присоединительной резьбой в корпусе распределителя

Присоединение пневмолиний, дюйм:

-канал питания (1) и выходные каналы (2) и (4)

-атмосферные каналы (3) и (5)

G1/8

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

20(2)

Пропускная способность, Kv*, м3/ч, не менее.

0,78

Масса, кг, не более

0,110

Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель 3Р-6-263-3

Характеристики

Значения

Схема

3Р пневмораспределитель с мускульным управлением

Исполнение

Трехлинейный двухпозиционный, с ручным управлением (рычаг) и пружинным возвратом в исходное положение Конструкция распределительного устройства: цилиндрический золотник

Условный проход, мм

6

Тип присоединения

Резьбовое, с трубной присоединительной резьбой в корпусе распределителя

Присоединение пневмолиний, дюйм:

-канал питания (1) и выходные каналы (2) и (4)

-атмосферные каналы (3) и (5)

G1/4

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

20(2)

Пропускная способность, Kv*, м3/ч, не менее.

1,04

Масса, кг, не более

0,150

Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель 3Р-10-263-3

Характеристики

Значения

Схема

3Р пневмораспределитель с мускульным управлением

Исполнение

Трехлинейный двухпозиционный, с ручным управлением (рычаг) и пружинным возвратом в исходное положение Конструкция распределительного устройства: цилиндрический золотник

Условный проход, мм

10

Тип присоединения

Резьбовое, с трубной присоединительной резьбой в корпусе распределителя

Присоединение пневмолиний, дюйм:

-канал питания (1) и выходные каналы (2) и (4)

-атмосферные каналы (3) и (5)

G3/8

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

20(2)

Пропускная способность, Kv*, м3/ч, не менее.

1.95

Масса, кг, не более


Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель 3Р-16-263-3

Характеристики

Значения

Схема

3Р пневмораспределитель с мускульным управлением

Исполнение

Трехлинейный двухпозиционный, с ручным управлением (рычаг) и пружинным возвратом в исходное положение Конструкция распределительного устройства: цилиндрический золотник

Условный проход, мм

16

Тип присоединения

Резьбовое, с трубной присоединительной резьбой в корпусе распределителя

Присоединение пневмолиний, дюйм:

-канал питания (1) и выходные каналы (2) и (4)

-атмосферные каналы (3) и (5)

G1/2

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

20(2)

Пропускная способность, Kv*, м3/ч, не менее.

3.26

Масса, кг, не более


Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель 3Р-6-273-3

Характеристики

Значения

Схема

3Р пневмораспределитель с мускульным управлением

Исполнение

Трехлинейный двухпозиционный, с ножным управлением и пружинным вовзвратом в исходное положение (пневмопедаль). Конструкция распределительного устройства: цилиндрический золотник

Условный проход, мм

6

Тип присоединения

Резьбовое, с трубной присоединительной резьбой в корпусе распределителя

Присоединение пневмолиний,канал питания «1» и выходной канал «2», дюйм

G1/4

Присоединение атмосферной пневмолинии «3», дюйм

G1/8

Номинальное давление, МПа

1,0

Минимальное рабочее давление, МПа, не более

0,1

Усилие,необходимое для переключения, H (кгс), не более

20(2)

Пропускная способность, Kv*, м3/ч, не менее.

0,75

Масса, кг, не более

0.60

Примечание

*Kv определяется по ГОСТ 14691

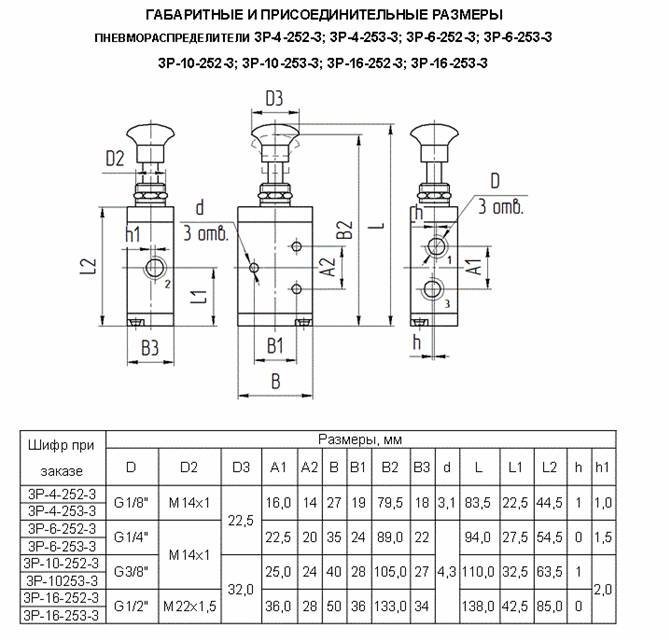

Чертеж 3Р

3Р пневмораспределитель с мускульным управлением


3Р пневмораспределитель с мускульным управлением


3Р пневмораспределитель с мускульным управлением


Карта сайта

ПОИСК




Информация

Оцените нашу работу

Получено оценок:

Хорошо | 2 чел.

Удовл. | 1 чел.

Плохо | 1 чел.


Как связаться

Тел./факс:(4812) 209-305
(4812) 209-306
(4812) 209-307
(4812) 209-308
(4812) 209-310
(4812) 209-311
E-mail: info@tizpribor.ru


Полезные ссылки



Политика конфиденциальности



Яндекс.Метрика
