5Р пневмораспределитель с мускульным управлением

Цена по запросу


Распределители трех- и пятилинейные с условным проходом (Ду) 6мм, двухпозиционные и трехпозиционные с ручным или ножным управлением и ручным или пружинным возвратом в исходное положение предназначены для изменения направления потока сжатого воздуха в пневмоприводах различного назначения.

Конструкция распределительного устройства: цилиндрический золотник.

Присоединение:резьбовые отверстия в корпусе распределителя.

Рабочая среда - сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью 10…35мм2/с (сСт) при температуре 50°С.

Климатические исполнения УХЛ и О категория размещения 4 по ГОСТ 15150.

Виброустойчивость и вибропрочность должны соответствовать II степени жесткости по ГОСТ 28988.

Пневмораспределители могут быть установлены в любом пространственном положении (для всех исполнений кроме 3Р-6-273-3, 5Р-6-273-3, которые устанавливаются в горизонтальном положении).

Обозначение при заказе 5Р

5Р пневмораспределитель с мускульным управлением

Пневмораспределитель 5Р-6-273-3

Характеристики

Значения

Схема

5Р пневмораспределитель с мускульным управлением

Исполнение

Пятилинейный двухпозиционный, с ножным управлением и пружинным вовзвратом в исходное положение (пневмопедаль). Конструкция распределительного устройства: цилиндрический золотник

Условный проход, мм

6

Тип присоединения

Резьбовое, с трубной присоединительной резьбой в корпусе распределителя

Присоединение пневмолиний питания «1», выходные каналы «2» и «4», дюйм

G1/4

Номинальное давление, МПа

1,0

Минимальное рабочее давление, МПа, не более

0,1

Усилие,необходимое для переключения, H (кгс), не более

35(3,5)

Пропускная способность, Kv*, м3/ч, не менее.

0,75

Масса, кг, не более

0.61

Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель 5Р-4-252-3

Характеристики

Значения

Схема

5Р пневмораспределитель с мускульным управлением

Исполнение

Пятилинейный двухпозиционный, с ручным управлением и фиксацией в каждой позиции (кнопка красного или черного цвета). Конструкция распределительного устройства: цилиндрический золотник

Условный проход, мм

4

Тип присоединения

Резьбовое, с трубной присоединительной резьбой в корпусе распределителя

Присоединение пневмолиний питания «1», выходных «2» и «4», дюйм

G1/8

Присоединение атмосферных пневмолиний «3» и «5», дюйм

G1/8

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

25(2,5)

Пропускная способность, Kv*, м3/ч, не менее.

0,78

Масса, кг, не более

0,115

Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель 5Р-6-252-3

Характеристики

Значения

Схема

5Р пневмораспределитель с мускульным управлением

Исполнение

Пятилинейный двухпозиционный, с ручным управлением и фиксацией в каждой позиции (кнопка красного или черного цвета). Конструкция распределительного устройства: цилиндрический золотник

Условный проход, мм

6

Тип присоединения

Резьбовое, с трубной присоединительной резьбой в корпусе распределителя

Присоединение пневмолиний питания «1», выходных «2» и «4», дюйм

G1/4

Присоединение атмосферных пневмолиний «3» и «5», дюйм

G1/8

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

25(2,5)

Пропускная способность, Kv*, м3/ч, не менее.

1,04

Масса, кг, не более

0,155

Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель 5Р-10-252-3

Характеристики

Значения

Схема

5Р пневмораспределитель с мускульным управлением

Исполнение

Пятилинейный двухпозиционный, с ручным управлением и фиксацией в каждой позиции (кнопка красного или черного цвета). Конструкция распределительного устройства: цилиндрический золотник

Условный проход, мм

10

Тип присоединения

Резьбовое, с трубной присоединительной резьбой в корпусе распределителя

Присоединение пневмолиний питания «1», выходных «2» и «4», дюйм

G3/8

Присоединение атмосферных пневмолиний «3» и «5», дюйм

G1/4

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

25(2,5)

Пропускная способность, Kv*, м3/ч, не менее.

1,95

Масса, кг, не более


Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель 5Р-16-252-3

Характеристики

Значения

Схема

5Р пневмораспределитель с мускульным управлением

Исполнение

Пятилинейный двухпозиционный, с ручным управлением и фиксацией в каждой позиции (кнопка красного или черного цвета). Конструкция распределительного устройства: цилиндрический золотник

Условный проход, мм

16

Тип присоединения

Резьбовое, с трубной присоединительной резьбой в корпусе распределителя

Присоединение пневмолиний питания «1», выходных «2» и «4», дюйм

G1/2

Присоединение атмосферных пневмолиний «3» и «5», дюйм

G1/2

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

25(2,5)

Пропускная способность, Kv*, м3/ч, не менее.

3,26

Масса, кг, не более


Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель 5Р-4-253-3

Характеристики

Значения

Схема

5Р пневмораспределитель с мускульным управлением

Исполнение

Пятилинейный двухпозиционный, с ручным управлением и пружинным вовзвратом в исходное положение. (кнопка красного или черного цвета). Конструкция распределительного устройства: цилиндрический золотник

Условный проход, мм

4

Тип присоединения

Резьбовое, с трубной присоединительной резьбой в корпусе распределителя

Присоединение пневмолиний питания «1», выходных «2» и «4», дюйм

G1/8

Присоединение атмосферных пневмолиний «3» и «5», дюйм

G1/8

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

25(2,5)

Пропускная способность, Kv*, м3/ч, не менее.

0,78

Масса, кг, не более

0,115

Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель 5Р-6-253-3

Характеристики

Значения

Схема

5Р пневмораспределитель с мускульным управлением

Исполнение

Пятилинейный двухпозиционный, с ручным управлением и пружинным вовзвратом в исходное положение. (кнопка красного или черного цвета). Конструкция распределительного устройства: цилиндрический золотник

Условный проход, мм

6

Тип присоединения

Резьбовое, с трубной присоединительной резьбой в корпусе распределителя

Присоединение пневмолиний питания «1», выходных «2» и «4», дюйм

G1/4

Присоединение атмосферных пневмолиний «3» и «5», дюйм

G1/8

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

25(2,5)

Пропускная способность, Kv*, м3/ч, не менее.

1,04

Масса, кг, не более

0,155

Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель 5Р-10-253-3

Характеристики

Значения

Схема

5Р пневмораспределитель с мускульным управлением

Исполнение

Пятилинейный двухпозиционный, с ручным управлением и пружинным вовзвратом в исходное положение. (кнопка красного или черного цвета). Конструкция распределительного устройства: цилиндрический золотник

Условный проход, мм

10

Тип присоединения

Резьбовое, с трубной присоединительной резьбой в корпусе распределителя

Присоединение пневмолиний питания «1», выходных «2» и «4», дюйм

G3/8

Присоединение атмосферных пневмолиний «3» и «5», дюйм

G1/4

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

25(2,5)

Пропускная способность, Kv*, м3/ч, не менее.

1,95

Масса, кг, не более


Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель 5Р-16-253-3

Характеристики

Значения

Схема

5Р пневмораспределитель с мускульным управлением

Исполнение

Пятилинейный двухпозиционный, с ручным управлением и пружинным вовзвратом в исходное положение. (кнопка красного или черного цвета). Конструкция распределительного устройства: цилиндрический золотник

Условный проход, мм

16

Тип присоединения

Резьбовое, с трубной присоединительной резьбой в корпусе распределителя

Присоединение пневмолиний питания «1», выходных «2» и «4», дюйм

G1/2

Присоединение атмосферных пневмолиний «3» и «5», дюйм

G1/2

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

25(2,5)

Пропускная способность, Kv*, м3/ч, не менее.

3,26

Масса, кг, не более


Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель 5Р-4-262-3

Характеристики

Значения

Схема

5Р пневмораспределитель с мускульным управлением

Исполнение

Пятилинейный двухпозиционный, с ручным управлением (рычаг) и фиксацией в двух крайних положениях. Конструкция распределительного устройства: цилиндрический золотник

Условный проход, мм

4

Тип присоединения

Резьбовое, с трубной присоединительной резьбой в корпусе распределителя

Присоединение пневмолиний питания «1», выходные каналы «2» и «4», дюйм

G1/8

Присоединение атмосферных пневмолиний «3» и «5», дюйм

G1/8

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

25(2,5)

Пропускная способность, Kv*, м3/ч, не менее.

0,78

Масса, кг, не более

0,150

Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель 5Р-6-262-3

Характеристики

Значения

Схема

5Р пневмораспределитель с мускульным управлением

Исполнение

Пятилинейный двухпозиционный, с ручным управлением (рычаг) и фиксацией в двух крайних положениях. Конструкция распределительного устройства: цилиндрический золотник

Условный проход, мм

6

Тип присоединения

Резьбовое, с трубной присоединительной резьбой в корпусе распределителя

Присоединение пневмолиний питания «1», выходные каналы «2» и «4», дюйм

G1/4

Присоединение атмосферных пневмолиний «3» и «5», дюйм

G1/8

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

25(2,5)

Пропускная способность, Kv*, м3/ч, не менее.

1,04

Масса, кг, не более

0,155

Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель 5Р10-262-3

Характеристики

Значения

Схема

5Р пневмораспределитель с мускульным управлением

Исполнение

Пятилинейный двухпозиционный, с ручным управлением (рычаг) и фиксацией в двух крайних положениях. Конструкция распределительного устройства: цилиндрический золотник

Условный проход, мм

10

Тип присоединения

Резьбовое, с трубной присоединительной резьбой в корпусе распределителя

Присоединение пневмолиний питания «1», выходные каналы «2» и «4», дюйм

G3/8

Присоединение атмосферных пневмолиний «3» и «5», дюйм

G1/4

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

25(2,5)

Пропускная способность, Kv*, м3/ч, не менее.

1,95

Масса, кг, не более


Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель 5Р-16-262-3

Характеристики

Значения

Схема

5Р пневмораспределитель с мускульным управлением

Исполнение

Пятилинейный двухпозиционный, с ручным управлением (рычаг) и фиксацией в двух крайних положениях. Конструкция распределительного устройства: цилиндрический золотник

Условный проход, мм

16

Тип присоединения

Резьбовое, с трубной присоединительной резьбой в корпусе распределителя

Присоединение пневмолиний питания «1», выходные каналы «2» и «4», дюйм

G1/2

Присоединение атмосферных пневмолиний «3» и «5», дюйм

G1/2

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

25(2,5)

Пропускная способность, Kv*, м3/ч, не менее.

3,26

Масса, кг, не более


Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель 5Р-4-263-3

Характеристики

Значения

Схема

5Р пневмораспределитель с мускульным управлением

Исполнение

Пятилинейный двухпозиционный, с ручным управлением (рычаг) и пружинным возвратом. Конструкция распределительного устройства: цилиндрический золотник

Условный проход, мм

4

Тип присоединения

Резьбовое, с трубной присоединительной резьбой в корпусе распределителя

Присоединение пневмолиний питания «1», выходных пневмолиний «2» и «4», дюйм

G1/8

Присоединение атмосферных пневмолиний «3» и «5», дюйм

G1/8

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

25(2,5)

Пропускная способность, Kv*, м3/ч, не менее.

0,78

Масса, кг, не более

0,150

Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель 5Р-6-263-3

Характеристики

Значения

Схема

5Р пневмораспределитель с мускульным управлением

Исполнение

Пятилинейный двухпозиционный, с ручным управлением (рычаг) и пружинным возвратом. Конструкция распределительного устройства: цилиндрический золотник

Условный проход, мм

6

Тип присоединения

Резьбовое, с трубной присоединительной резьбой в корпусе распределителя

Присоединение пневмолиний питания «1», выходных пневмолиний «2» и «4», дюйм

G1/4

Присоединение атмосферных пневмолиний «3» и «5», дюйм

G1/8

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

25(2,5)

Пропускная способность, Kv*, м3/ч, не менее.

1,04

Масса, кг, не более

0,155

Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель 5Р-10-263-3

Характеристики

Значения

Схема

5Р пневмораспределитель с мускульным управлением

Исполнение

Пятилинейный двухпозиционный, с ручным управлением (рычаг) и пружинным возвратом. Конструкция распределительного устройства: цилиндрический золотник

Условный проход, мм

10

Тип присоединения

Резьбовое, с трубной присоединительной резьбой в корпусе распределителя

Присоединение пневмолиний питания «1», выходных пневмолиний «2» и «4», дюйм

G3/8

Присоединение атмосферных пневмолиний «3» и «5», дюйм

G1/4

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

25(2,5)

Пропускная способность, Kv*, м3/ч, не менее.

1,95

Масса, кг, не более


Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель 5Р-16-263-3

Характеристики

Значения

Схема

5Р пневмораспределитель с мускульным управлением

Исполнение

Пятилинейный двухпозиционный, с ручным управлением (рычаг) и пружинным возвратом. Конструкция распределительного устройства: цилиндрический золотник

Условный проход, мм

16

Тип присоединения

Резьбовое, с трубной присоединительной резьбой в корпусе распределителя

Присоединение пневмолиний питания «1», выходных пневмолиний «2» и «4», дюйм

G1/2

Присоединение атмосферных пневмолиний «3» и «5», дюйм

G1/2

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

25(2,5)

Пропускная способность, Kv*, м3/ч, не менее.

3,26

Масса, кг, не более


Примечание

*Kv определяется по ГОСТ 14691

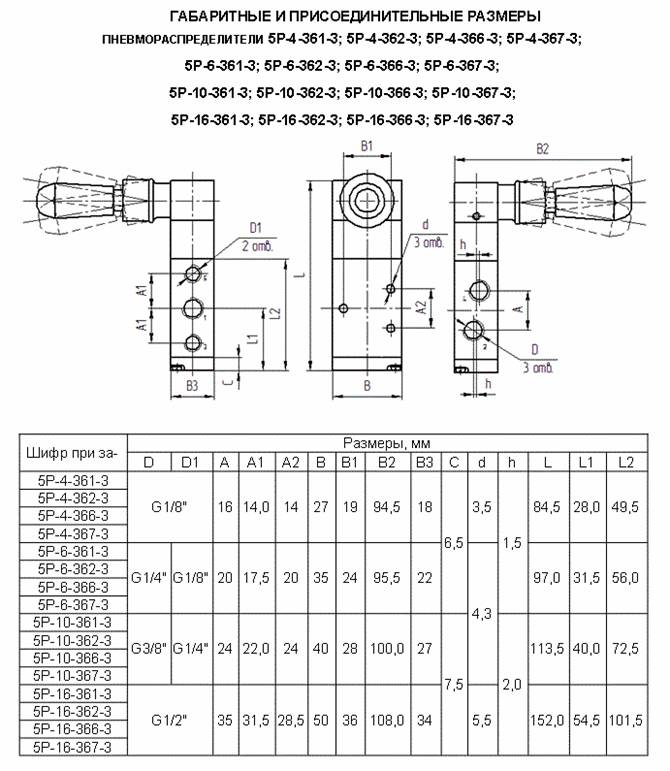

Пневмораспределитель 5Р-4-361-3

Характеристики

Значения

Схема

5Р пневмораспределитель с мускульным управлением

Исполнение

Пятилинейный, трехпозиционный, с ручным управлением (рычаг) и пружинным возвратом в среднее (исходное) положение. В средней позиции золотника все линии перекрыты. Конструкция распеделительного устройства: цилиндрический золотник

Условный проход, мм

4

Тип присоединения

Резьбовое, с трубной присоединительной резьбой в корпусе распределителя

Присоединение пневмолиний питания «1», выходных пневмолиний «2» и «4», дюйм

G1/8

Присоединение атмосферных пневмолиний «3» и «5», дюйм

G1/8

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

25(2,5)

Пропускная способность, Kv*, м3/ч, не менее.

0,58

Масса, кг, не более


Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель 5Р-6-361-3

Характеристики

Значения

Схема

5Р пневмораспределитель с мускульным управлением

Исполнение

Пятилинейный, трехпозиционный, с ручным управлением (рычаг) и пружинным возвратом в среднее (исходное) положение. В средней позиции золотника все линии перекрыты. Конструкция распеделительного устройства: цилиндрический золотник

Условный проход, мм

6

Тип присоединения

Резьбовое, с трубной присоединительной резьбой в корпусе распределителя

Присоединение пневмолиний питания «1», выходных пневмолиний «2» и «4», дюйм

G1/4

Присоединение атмосферных пневмолиний «3» и «5», дюйм

G1/8

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

25(2,5)

Пропускная способность, Kv*, м3/ч, не менее.

0,78

Масса, кг, не более

0,195

Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель 5Р-10-361-3

Характеристики

Значения

Схема

5Р пневмораспределитель с мускульным управлением

Исполнение

Пятилинейный, трехпозиционный, с ручным управлением (рычаг) и пружинным возвратом в среднее (исходное) положение. В средней позиции золотника все линии перекрыты. Конструкция распеделительного устройства: цилиндрический золотник

Условный проход, мм

10

Тип присоединения

Резьбовое, с трубной присоединительной резьбой в корпусе распределителя

Присоединение пневмолиний питания «1», выходных пневмолиний «2» и «4», дюйм

G3/8

Присоединение атмосферных пневмолиний «3» и «5», дюйм

G1/4

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

25(2,5)

Пропускная способность, Kv*, м3/ч, не менее.

1,17

Масса, кг, не более


Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель 5Р-16-361-3

Характеристики

Значения

Схема

5Р пневмораспределитель с мускульным управлением

Исполнение

Пятилинейный, трехпозиционный, с ручным управлением (рычаг) и пружинным возвратом в среднее (исходное) положение. В средней позиции золотника все линии перекрыты. Конструкция распеделительного устройства: цилиндрический золотник

Условный проход, мм

16

Тип присоединения

Резьбовое, с трубной присоединительной резьбой в корпусе распределителя

Присоединение пневмолиний питания «1», выходных пневмолиний «2» и «4», дюйм

G1/2

Присоединение атмосферных пневмолиний «3» и «5», дюйм

G1/2

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

25(2,5)

Пропускная способность, Kv*, м3/ч, не менее.

1,95

Масса, кг, не более


Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель 5Р-4-362-3

Характеристики

Значения

Схема

5Р пневмораспределитель с мускульным управлением

Исполнение

Пятилинейный, трехпозиционный, с ручным управлением (рычаг) и пружинным возвратом в среднее (исходное) положение. В средней позиции золотника обе полости потребителя сообщены с атмосферой. Конструкция распеделительного устройства: цилиндрический золотник

Условный проход, мм

4

Тип присоединения

Резьбовое, с трубной присоединительной резьбой в корпусе распределителя

Присоединение пневмолиний питания «1», выходных «2» и «4», дюйм

G1/8

Присоединение атмосферных пневмолиний «3» и «5», дюйм

G1/8

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

25(2,5)

Пропускная способность, Kv*, м3/ч, не менее.

0,58

Масса, кг, не более


Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель5Р-6-362-3

Характеристики

Значения

Схема

5Р пневмораспределитель с мускульным управлением

Исполнение

Пятилинейный, трехпозиционный, с ручным управлением (рычаг) и пружинным возвратом в среднее (исходное) положение. В средней позиции золотника обе полости потребителя сообщены с атмосферой. Конструкция распеделительного устройства: цилиндрический золотник

Условный проход, мм

6

Тип присоединения

Резьбовое, с трубной присоединительной резьбой в корпусе распределителя

Присоединение пневмолиний питания «1», выходных «2» и «4», дюйм

G1/4

Присоединение атмосферных пневмолиний «3» и «5», дюйм

G1/8

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

25(2,5)

Пропускная способность, Kv*, м3/ч, не менее.

0,78

Масса, кг, не более

0,210

Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель 5Р-10-362-3

Характеристики

Значения

Схема

5Р пневмораспределитель с мускульным управлением

Исполнение

Пятилинейный, трехпозиционный, с ручным управлением (рычаг) и пружинным возвратом в среднее (исходное) положение. В средней позиции золотника обе полости потребителя сообщены с атмосферой. Конструкция распеделительного устройства: цилиндрический золотник

Условный проход, мм

10

Тип присоединения

Резьбовое, с трубной присоединительной резьбой в корпусе распределителя

Присоединение пневмолиний питания «1», выходных «2» и «4», дюйм

G3/8

Присоединение атмосферных пневмолиний «3» и «5», дюйм

G1/4

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

25(2,5)

Пропускная способность, Kv*, м3/ч, не менее.

1,17

Масса, кг, не более


Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель 5Р-16-362-3

Характеристики

Значения

Схема

5Р пневмораспределитель с мускульным управлением

Исполнение

Пятилинейный, трехпозиционный, с ручным управлением (рычаг) и пружинным возвратом в среднее (исходное) положение. В средней позиции золотника обе полости потребителя сообщены с атмосферой. Конструкция распеделительного устройства: цилиндрический золотник

Условный проход, мм

16

Тип присоединения

Резьбовое, с трубной присоединительной резьбой в корпусе распределителя

Присоединение пневмолиний питания «1», выходных «2» и «4», дюйм

G1/2

Присоединение атмосферных пневмолиний «3» и «5», дюйм

G1/2

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

25(2,5)

Пропускная способность, Kv*, м3/ч, не менее.

1,95

Масса, кг, не более


Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель 5Р-4-366-3

Характеристики

Значения

Схема

5Р пневмораспределитель с мускульным управлением

Исполнение

Пятилинейный, трехпозиционный, с ручным управлением (рычаг), с фиксацией в трех положениях. В средней позиции золотника все линии перекрыты. Конструкция распеделительного устройства: цилиндрический золотник

Условный проход, мм

4

Тип присоединения

Резьбовое, с трубной присоединительной резьбой в корпусе распределителя

Присоединение пневмолиний питания «1»,выходных «2» и «4», дюйм

G1/8

Присоединение атмосферных пневмолиний «3» и «5», дюйм

G1/8

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

25(2,5)

Пропускная способность, Kv*, м3/ч, не менее.

0,58

Масса, кг, не более


Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель 5Р-6-366-3

Характеристики

Значения

Схема

5Р пневмораспределитель с мускульным управлением

Исполнение

Пятилинейный, трехпозиционный, с ручным управлением (рычаг), с фиксацией в трех положениях. В средней позиции золотника все линии перекрыты. Конструкция распеделительного устройства: цилиндрический золотник

Условный проход, мм

6

Тип присоединения

Резьбовое, с трубной присоединительной резьбой в корпусе распределителя

Присоединение пневмолиний питания «1»,выходных «2» и «4», дюйм

G1/4

Присоединение атмосферных пневмолиний «3» и «5», дюйм

G1/8

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

25(2,5)

Пропускная способность, Kv*, м3/ч, не менее.

0,78

Масса, кг, не более

0,195

Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель 5Р-10-366-3

Характеристики

Значения

Схема

5Р пневмораспределитель с мускульным управлением

Исполнение

Пятилинейный, трехпозиционный, с ручным управлением (рычаг), с фиксацией в трех положениях. В средней позиции золотника все линии перекрыты. Конструкция распеделительного устройства: цилиндрический золотник

Условный проход, мм

10

Тип присоединения

Резьбовое, с трубной присоединительной резьбой в корпусе распределителя

Присоединение пневмолиний питания «1»,выходных «2» и «4», дюйм

G3/8

Присоединение атмосферных пневмолиний «3» и «5», дюйм

G1/4

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

25(2,5)

Пропускная способность, Kv*, м3/ч, не менее.

1,17

Масса, кг, не более


Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель 5Р-16-366-3

Характеристики

Значения

Схема

5Р пневмораспределитель с мускульным управлением

Исполнение

Пятилинейный, трехпозиционный, с ручным управлением (рычаг), с фиксацией в трех положениях. В средней позиции золотника все линии перекрыты. Конструкция распеделительного устройства: цилиндрический золотник

Условный проход, мм

16

Тип присоединения

Резьбовое, с трубной присоединительной резьбой в корпусе распределителя

Присоединение пневмолиний питания «1»,выходных «2» и «4», дюйм

G1/2

Присоединение атмосферных пневмолиний «3» и «5», дюйм

G1/2

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

25(2,5)

Пропускная способность, Kv*, м3/ч, не менее.

1,95

Масса, кг, не более


Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель 5Р-4-367-3

Характеристики

Значения

Схема

5Р пневмораспределитель с мускульным управлением

Исполнение

Пятилинейный, трехпозиционный, с ручным управлением (рычаг), с фиксацией в трех положениях. В средней позиции золотника обе полости потребителя сообщены с атмосферой. Конструкция распеделительного устройства: цилиндрический золотник

Условный проход, мм

4

Тип присоединения

Резьбовое, с трубной присоединительной резьбой в корпусе распределителя

Присоединение пневмолиний питания «1», выходных «2» и «4», дюйм

G1/8

Присоединение атмосферных пневмолиний «3» и «5», дюйм

G1/8

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

25(2,5)

Пропускная способность, Kv*, м3/ч, не менее.

0,58

Масса, кг, не более


Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель 5Р-6-367-3

Характеристики

Значения

Схема

5Р пневмораспределитель с мускульным управлением

Исполнение

Пятилинейный, трехпозиционный, с ручным управлением (рычаг), с фиксацией в трех положениях. В средней позиции золотника обе полости потребителя сообщены с атмосферой. Конструкция распеделительного устройства: цилиндрический золотник

Условный проход, мм

6

Тип присоединения

Резьбовое, с трубной присоединительной резьбой в корпусе распределителя

Присоединение пневмолиний питания «1», выходных «2» и «4», дюйм

G1/4

Присоединение атмосферных пневмолиний «3» и «5», дюйм

G1/8

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

25(2,5)

Пропускная способность, Kv*, м3/ч, не менее.

0,78

Масса, кг, не более

0,210

Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель 5Р-10-367-3

Характеристики

Значения

Схема

5Р пневмораспределитель с мускульным управлением

Исполнение

Пятилинейный, трехпозиционный, с ручным управлением (рычаг), с фиксацией в трех положениях. В средней позиции золотника обе полости потребителя сообщены с атмосферой. Конструкция распеделительного устройства: цилиндрический золотник

Условный проход, мм

10

Тип присоединения

Резьбовое, с трубной присоединительной резьбой в корпусе распределителя

Присоединение пневмолиний питания «1», выходных «2» и «4», дюйм

G3/8

Присоединение атмосферных пневмолиний «3» и «5», дюйм

G1/4

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

25(2,5)

Пропускная способность, Kv*, м3/ч, не менее.

1,17

Масса, кг, не более


Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель 5Р-16-367-3

Характеристики

Значения

Схема

5Р пневмораспределитель с мускульным управлением

Исполнение

Пятилинейный, трехпозиционный, с ручным управлением (рычаг), с фиксацией в трех положениях. В средней позиции золотника обе полости потребителя сообщены с атмосферой. Конструкция распеделительного устройства: цилиндрический золотник

Условный проход, мм

16

Тип присоединения

Резьбовое, с трубной присоединительной резьбой в корпусе распределителя

Присоединение пневмолиний питания «1», выходных «2» и «4», дюйм

G1/2

Присоединение атмосферных пневмолиний «3» и «5», дюйм

G1/2

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

25(2,5)

Пропускная способность, Kv*, м3/ч, не менее.

1,95

Масса, кг, не более


Примечание

*Kv определяется по ГОСТ 14691

Чертеж 5Р

5Р пневмораспределитель с мускульным управлением


5Р пневмораспределитель с мускульным управлением


5Р пневмораспределитель с мускульным управлением


5Р пневмораспределитель с мускульным управлением


Карта сайта

ПОИСК




Информация

Оцените нашу работу

Получено оценок:

Хорошо | 2 чел.

Удовл. | 1 чел.

Плохо | 1 чел.


Как связаться

Тел./факс:(4812) 209-305
(4812) 209-306
(4812) 209-307
(4812) 209-308
(4812) 209-310
(4812) 209-311
E-mail: info@tizpribor.ru


Полезные ссылки



Rambler's Top100 Яндекс.Метрика
