Распределители трехлинейные «ПЭК», «РЭМ З-1.6-1» с условным проходом (Ду) 1,6 и 2,5 мм, двухпозиционные с электромагнитным управлением и пружинным возвратом в исходное положение, предназначены для управления потоком сжатого воздуха в пневмоприводах различного назначения.

Конструкция распределительного устройства: клапанного типа.

Присоединение:

- стыковое боковое: ПЭК 3-2,5-31; ПЭК 3-2,5-61; В64-14А-03-100; РЭМ 3-1,6-1; - стыковое нижнее: ПЭК 3-2,5-20; ПЭК 3-2,5-21; - резьбовые отверстия в корпусе, трубы в стороны: ПЭК 3-2,5-10; ПЭК 3-2,5-11. Рабочая среда - сжатый воздух,очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью 10…35мм²/с (сСт) при температуре 50 ºС.

Распределитель может работать при любых режимах и продолжительности включений по ГОСТ 19264.

Климатическое исполнение О, категория размещения 4 по ГОСТ 15150.

Виброустойчивость и вибропрочность соответствуют:

I степени жесткости (для В64-14А-03-100);

III степени жесткости (для ПЭК 3-2,5 и РЭМ 3-1,6-1) по ГОСТ28988.

Пневмораспределители могут быть установлены в любом пространственном положении.

Пневмораспределитель ПЭК 3-2,5-10 ПЭК; РЭМ З-1.6-1

Характеристики	Значения
Схема
Исполнение	Трехлинейный двухпозиционный, с односторонним электромагнитным управлением и пружиннным возвратом в исходное положение. Конструкция распределительного устройства:клапанного типа
Условный проход, мм	2.5
Тип присоединения	Резьбовое, с конической дюймовой присоединительной резьбой
Присоединение пневмолиний, дюйм	К 1/8
Номинальное давление, МПа	1,0
Минимальное давление, МПа, не более	0,1
Пропускная способность, Kv*, м3/ч, не менее	0,16
Время включения,с, не более	0,02
Время выключения,с, не более	0,03
Номинальное напряжение питания постоянного тока, В	12,24,48,110
Номинальное напряжение питания переменного тока частотой 50Гц, В	12,24,36,48,110,220,380
Колебания напряжения питания от номинального	±10%
Номинальная потребляемая мощность постоянного тока, Вт, не более	12,20
Номинальная потребляемая мощность переменного тока частотой 50Гц, Вт, не более	21,28
Масса, кг, не более	0,5
Примечание	*Kv определяется по ГОСТ 14691

Пневмораспределитель ПЭК 3-2,5-11

Характеристики	Значения
Схема
Исполнение	Трехлинейный двухпозиционный, с односторонним электромагнитным управлением и ручным дублированием, пружиннным возвратом в исходное положение. Конструкция распределительного устройства:клапанного типа
Условный проход, мм	2.5
Тип присоединения	Резьбовое, с конической дюймовой присоединительной резьбой
Присоединение пневмолиний, дюйм	К 1/8
Номинальное давление, МПа	1,0
Минимальное давление, МПа, не более	0,1
Пропускная способность, Kv*, м3/ч, не менее	0,16
Время включения,с, не более	0,02
Время выключения,с, не более	0,03
Номинальное напряжение питания постоянного тока, В	12,24,48,110
Номинальное напряжение питания переменного тока частотой 50Гц, В	12,24,36,48,110,220,380
Колебания напряжения питания от номинального	±10%
Номинальная потребляемая мощность постоянного тока, Вт, не более	12, 20
Номинальная потребляемая мощность переменного тока частотой 50Гц, Вт, не более	21,28
Масса, кг, не более	0,5
Примечание	*Kv определяется по ГОСТ 14691

Пневмораспределитель ПЭК 3-2,5-20

Характеристики	Значения
Схема
Исполнение	Трехлинейный двухпозиционный, с односторонним электромагнитным управлением и пружиннным возвратом в исходное положение. Конструкция распределительного устройства:клапанного типа
Условный проход, мм	2.5
Тип присоединения	Стыковое нижнее
Номинальное давление, МПа	1,0
Минимальное давление, МПа, не более	0,1
Пропускная способность, Kv*, м3/ч, не менее	0,16
Время включения,с, не более	0,02
Время выключения,с, не более	0,03
Номинальное напряжение питания постоянного тока, В	12,24,48,110
Номинальное напряжение питания переменного тока частотой 50Гц, В	12,24,36,48,110,220,380
Колебания напряжения питания от номинального	±10%
Номинальная потребляемая мощность постоянного тока, Вт, не более	12, 20
Номинальная потребляемая мощность переменного тока частотой 50Гц, Вт, не более	21,28
Масса, кг, не более	0,5
Примечание	*Kv определяется по ГОСТ 14691

Пневмораспределитель ПЭК 3-2,5-21

Характеристики	Значения
Схема
Исполнение	Трехлинейный двухпозиционный, с односторонним электромагнитным управлением и ручным дублированием, пружиннным возвратом в исходное положение. Конструкция распределительного устройства:клапанного типа
Условный проход, мм	2.5
Тип присоединения	Стыковое нижнее
Номинальное давление, МПа	1,0
Минимальное давление, МПа, не более	0,1
Пропускная способность, Kv*, м3/ч, не менее	0,16
Время включения,с, не более	0,02
Время выключения,с, не более	0,03
Номинальное напряжение питания постоянного тока, В	12,24,48,110
Номинальное напряжение питания переменного тока частотой 50Гц, В	12,24,36,48,110,220,380
Колебания напряжения питания от номинального	±10%
Номинальная потребляемая мощность постоянного тока, Вт, не более	12, 20
Номинальная потребляемая мощность переменного тока частотой, 50Гц, Вт, не более	21, 28
Масса, кг, не более	0,5
Примечание	*Kv определяется по ГОСТ 14691

Пневмораспределитель ПЭК 3-2,5-31

Характеристики	Значения
Схема
Исполнение	Трехлинейный двухпозиционный, с односторонним электромагнитным управлением и ручным дублированием, пружиннным возвратом в исходное положение. Конструкция распределительного устройства:клапанного типа
Условный проход, мм	2.5
Тип присоединения	Стыковое боковое, присоединение к электросети через разъем
Номинальное давление, МПа	1,0
Минимальное давление, МПа, не более	0,1
Пропускная способность, Kv*, м3/ч, не менее	0,16
Время включения,с, не более	0,02
Время выключения,с, не более	0,03
Номинальное напряжение питания постоянного тока, В	24.110
Колебания напряжения питания от номинального	±10%
Номинальная потребляемая мощность постоянного тока, Вт, не более	12, 20
Масса, кг, не более	0,5
Примечание	*Kv определяется по ГОСТ 14691

Пневмораспределитель ПЭК 3-2,5-61

Характеристики	Значения
Схема
Исполнение	Трехлинейный двухпозиционный, с односторонним электромагнитным управлением и ручным дублированием, пружиннным возвратом в исходное положение. Конструкция распределительного устройства:клапанного типа
Условный проход, мм	2.5
Тип присоединения	Стыковое боковое, присоединение к электросети через провода без сальника
Номинальное давление, МПа	1,0
Минимальное давление, МПа, не более	0,1
Пропускная способность, Kv*, м3/ч, не менее	0,16
Время включения,с, не более	0,02
Время выключения,с, не более	0,03
Номинальное напряжение питания постоянного тока, В	24
Колебания напряжения питания от номинального	±10%
Номинальная потребляемая мощность постоянного тока, Вт, не более	12
Масса, кг, не более	0,5
Примечание	*Kv определяется по ГОСТ 14691

Пневмораспределитель РЭМ З-1,6-1

Характеристики	Значения
Схема
Исполнение	Трехлинейный двухпозиционный, с односторонним элнектромагнитным управлением и ручным дублированием, пружинным возвратом в исзодное положение. Конструкция распределительного устройства:клапанного типа
Условный проход, мм	1.6
Тип присоединения	стыковое боковое
Номинальное давление, МПа	1,0
Минимальное давление, МПа, не более	0,1
Пропускная способность, Kv*, м3/ч, не менее	0,05
Номинальное напряжение питания постоянного тока, В	12,24,48,110
Номинальное напряжение питания переменного тока частотой 50Гц, В	24,36,48,110,220,380
Колебания напряжения питания от номинального	±10%
Номинальная потребляемая мощность постоянного тока, Вт, не более	7
Номинальная потребляемая мощность переменного тока частотой, 50Гц, Вт, не более	9
Масса, кг, не более	0,20
Примечание	*Kv определяется по ГОСТ 14691

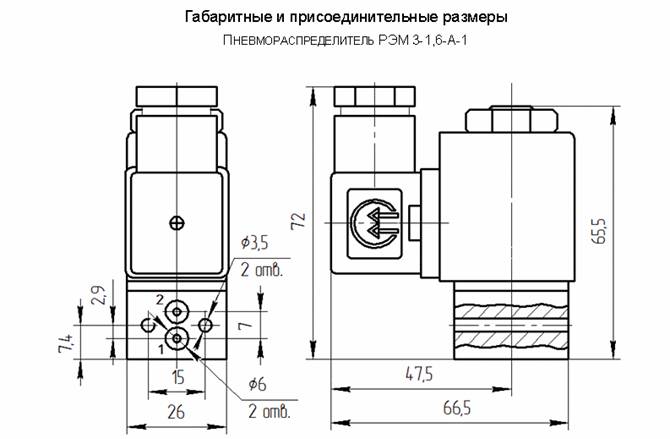

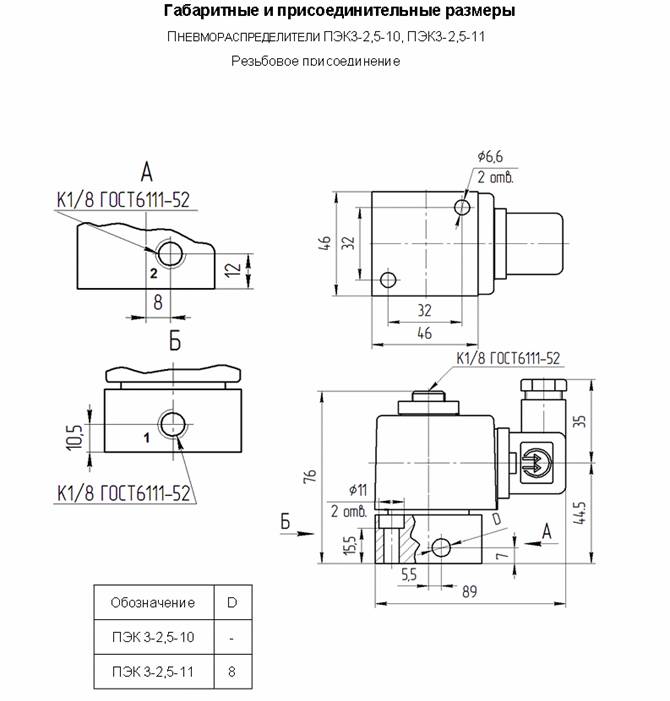

Чертеж ПЭК; РЭМ З-1.6-1
