Главная / Каталог / Пневмораспределители / В71; В72

В71; В72 пневмораспределитель с ручным управлением

Цена по запросу


Распределители четырехлинейные крановые «В71-22М», «В72-22М», «В71-23М», «В72-23М», «В71-24М», «В72-24М» с условным проходом (Ду) 6;10;16мм, трехпозиционные с ручным управлением предназначены для изменения направления потоков сжатого воздуха в пневмоприводах различного назначения.

Конструкция распределительного устройства: плоский золотник.

Присоединение: G1/4-A (К1/4”); G3/8-A (К3/8”); G1/2-A (К1/2”), резьбовые отверстия в плите, трубы в стороны или трубы вниз.

Рабочая среда - сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433, содержащий распыленное масло вязкостью 10…35 мм2/с (сСт) при температуре 50 °С.

Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.

Виброустойчивость и вибропрочность соответствуют II степени жесткости по ГОСТ 28988.

Пневмораспределители могут быть установлены в любом пространственном положении, а крепятся четырьмя винтами.

Обозначение при заказе В71; В72

В71; В72 пневмораспределитель с ручным управлением

Пневмораспределитель В71-22М-01

Характеристики

Значения

Схема

В71; В72 пневмораспределитель с ручным управлением

Исполнение

Четырехлинейный, трехпозиционный, крановый, в средней позиции золотника обе полости потребителя сообщены с атмосферой, с ручным управлением и фиксацией в каждой позиции. Конструкция распределительного устройства: плоский притёртый золотник

Условный проход, мм

6

Тип присоединения

Резьбовое, с плитой для трубного монтажа (трубы в стороны)

Присоединение пневмолиний, дюйм

1/4

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

39,2(4)

Пропускная способность, Kv*, м3/ч, не менее

0,9

Масса, кг, не более

0,5

Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель В71-23М-01

Характеристики

Значения

Схема

В71; В72 пневмораспределитель с ручным управлением

Исполнение

Четырехлинейный, трехпозиционный, крановый, в средней позиции золотника обе полости потребителя сообщены с атмосферой, с ручным управлением и фиксацией в каждой позиции. Конструкция распределительного устройства: плоский притёртый золотник

Условный проход, мм

10

Тип присоединения

Резьбовое, с плитой для трубного монтажа (трубы в стороны)

Присоединение пневмолиний, дюйм

3/8

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

39,2(4)

Пропускная способность, Kv*, м3/ч, не менее

1,6

Масса, кг, не более

0,5

Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель В71-24М-01

Характеристики

Значения

Схема

В71; В72 пневмораспределитель с ручным управлением

Исполнение

Четырехлинейный, трехпозиционный, крановый, в средней позиции золотника обе полости потребителя сообщены с атмосферой, с ручным управлением и фиксацией в каждой позиции. Конструкция распределительного устройства: плоский притёртый золотник

Условный проход, мм

16

Тип присоединения

Резьбовое, с плитой для трубного монтажа (трубы в стороны)

Присоединение пневмолиний, дюйм

1/2

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

39,2(4)

Пропускная способность, Kv*, м3/ч, не менее

3,6

Масса, кг, не более

0,82

Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель В72-22М-01

Характеристики

Значения

Схема

В71; В72 пневмораспределитель с ручным управлением

Исполнение

Четырехлинейный, трехпозиционный, крановый, в средней позиции золотника все линии перекрыты, с ручным управлением и фиксацией в каждой позиции. Конструкция распределительного устройства: плоский притёртый золотник

Условный проход, мм

6

Тип присоединения

Резьбовое, с плитой для трубного монтажа (трубы в стороны)

Присоединение пневмолиний, дюйм

1/4

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

39,2(4)

Пропускная способность, Kv*, м3/ч, не менее

0,9

Масса, кг, не более

0,5

Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель В72-23М-01

Характеристики

Значения

Схема

В71; В72 пневмораспределитель с ручным управлением

Исполнение

Четырехлинейный, трехпозиционный, крановый, в средней позиции золотника все линии перекрыты, с ручным управлением и фиксацией в каждой позиции. Конструкция распределительного устройства: плоский притёртый золотник

Условный проход, мм

10

Тип присоединения

Резьбовое, с плитой для трубного монтажа (трубы в стороны)

Присоединение пневмолиний, дюйм

3/8

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

39,2(4)

Пропускная способность, Kv*, м3/ч, не менее

1,6

Масса, кг, не более

0,5

Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель В72-24М-01

Характеристики

Значения

Схема

В71; В72 пневмораспределитель с ручным управлением

Исполнение

Четырехлинейный, трехпозиционный, крановый, в средней позиции золотника все линии перекрыты, с ручным управлением и фиксацией в каждой позиции. Конструкция распределительного устройства: плоский притёртый золотник

Условный проход, мм

16

Тип присоединения

Резьбовое, с плитой для трубного монтажа (трубы в стороны)

Присоединение пневмолиний, дюйм

1/2

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

39,2(4)

Пропускная способность, Kv*, м3/ч, не менее

3,6

Масса, кг, не более

0,82

Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель В71-22М-02

Характеристики

Значения

Схема

В71; В72 пневмораспределитель с ручным управлением

Исполнение

Четырехлинейный, трехпозиционный, крановый, в средней позиции золотника обе полости потребителя сообщены с атмосферой, с ручным управлением и фиксацией в каждой позиции. Конструкция распределительного устройства: плоский притёртый золотник

Условный проход, мм

6

Тип присоединения

Резьбовое, с плитой для трубного монтажа (трубы вниз)

Присоединение пневмолиний, дюйм

1/4

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

39,2(4)

Пропускная способность, Kv*, м3/ч, не менее

0,9

Масса, кг, не более

0,5

Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель В71-23М-02

Характеристики

Значения

Схема

В71; В72 пневмораспределитель с ручным управлением

Исполнение

Четырехлинейный, трехпозиционный, крановый, в средней позиции золотника обе полости потребителя сообщены с атмосферой, с ручным управлением и фиксацией в каждой позиции. Конструкция распределительного устройства: плоский притёртый золотник

Условный проход, мм

10

Тип присоединения

Резьбовое, с плитой для трубного монтажа (трубы вниз)

Присоединение пневмолиний, дюйм

3/8

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

39,2(4)

Пропускная способность, Kv*, м3/ч, не менее

1,6

Масса, кг, не более

0,5

Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель В71-24М-02

Характеристики

Значения

Схема

В71; В72 пневмораспределитель с ручным управлением

Исполнение

Четырехлинейный, трехпозиционный, крановый, в средней позиции золотника обе полости потребителя сообщены с атмосферой, с ручным управлением и фиксацией в каждой позиции. Конструкция распределительного устройства: плоский притёртый золотник

Условный проход, мм

16

Тип присоединения

Резьбовое, с плитой для трубного монтажа (трубы вниз).

Присоединение пневмолиний, дюйм

1/2

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

39,2(4)

Пропускная способность, Kv*, м3/ч, не менее

3,6

Масса, кг, не более

0,82

Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель В72-22М-02

Характеристики

Значения

Схема

В71; В72 пневмораспределитель с ручным управлением

Исполнение

Четырехлинейный, трехпозиционный, крановый, в средней позиции золотника все линии перекрыты, с ручным управлением и фиксацией в каждой позиции. Конструкция распределительного устройства: плоский притёртый золотник

Условный проход, мм

6

Тип присоединения

Резьбовое, с плитой для трубного монтажа (трубы вниз)

Присоединение пневмолиний, дюйм

1/4

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

39,2(4)

Пропускная способность, Kv*, м3/ч, не менее

0,9

Масса, кг, не более

0,5

Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель В72-23М-02

Характеристики

Значения

Схема

В71; В72 пневмораспределитель с ручным управлением

Исполнение

Четырехлинейный, трехпозиционный, крановый, в средней позиции золотника все линии перекрыты, с ручным управлением и фиксацией в каждой позиции. Конструкция распределительного устройства: плоский притёртый золотник

Условный проход, мм

10

Тип присоединения

Резьбовое, с плитой для трубного монтажа (трубы вниз)

Присоединение пневмолиний, дюйм

3/8

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

39,2(4)

Пропускная способность, Kv*, м3/ч, не менее

1,6

Масса, кг, не более

0,5

Примечание

*Kv определяется по ГОСТ 14691

Пневмораспределитель В72-24М-02

Характеристики

Значения

Схема

В71; В72 пневмораспределитель с ручным управлением

Исполнение

Четырехлинейный, трехпозиционный, крановый, в средней позиции золотника все линии перекрыты, с ручным управлением и фиксацией в каждой позиции. Конструкция распределительного устройства: плоский притёртый золотник

Условный проход, мм

16

Тип присоединения

Резьбовое, с плитой для трубного монтажа (трубы вниз)

Присоединение пневмолиний, дюйм

1/2

Номинальное давление, МПа

1,0

Усилие,необходимое для переключения, H (кгс), не более

39,2(4)

Пропускная способность, Kv*, м3/ч, не менее

3,6

Масса, кг, не более

0,82

Примечание

*Kv определяется по ГОСТ 14691

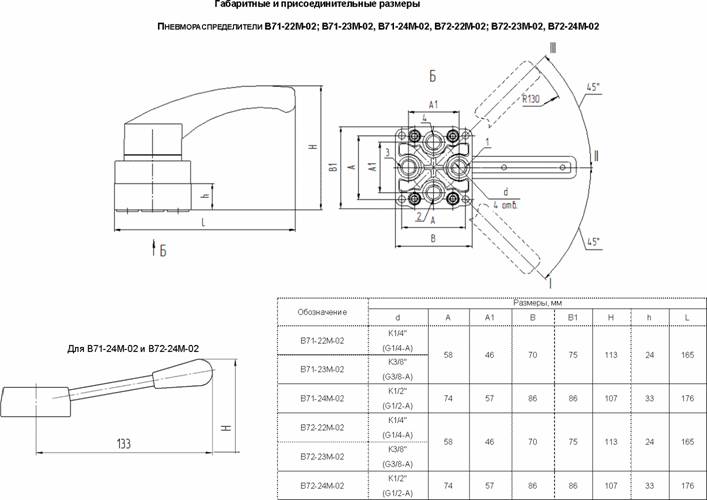

Чертеж В71; В72

В71; В72 пневмораспределитель с ручным управлением


В71; В72 пневмораспределитель с ручным управлением
