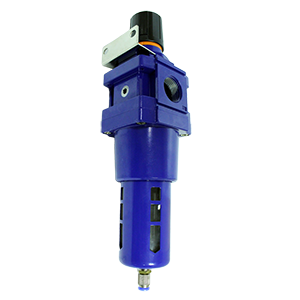

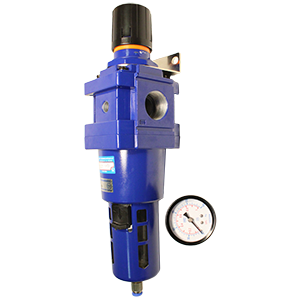

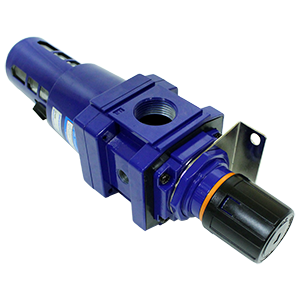

П-ФРК пневмоблок подготовки воздуха

Цена по запросу


П-ФРК пневмоблок подготовки воздухаБлоки подготовки воздуха «П ФРК» с условным проходом (Ду) 6;10;16;25 мм, предназначены для очистки сжатого воздуха от капельной влаги, минерального масла, твердых частиц, удаления конденсата и автоматического поддержания величины давления на заданном уровне в пневматических приводах и системах промышленного оборудования.


Присоединение:резьбовые отверстия в корпусе блока.

Рабочая среда- сжатый воздух давлением от 0.1МПа до 1.0 МПа, очищенном не грубее 12 класса по ГОСТ 17433.

Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.


Блок подготовки воздуха состоит из фильтра-влагоотделителя центробежного действия, выполненного в общем корпусе с пневмоклапаном редукционным.

Блоки подготовки должны устанавливаться в местах, удобных для осмотра, обслуживания и контроля параметров в вертикальном положении (отклонение от вертикали не более 5°), непосредственно на трубопроводе или с использованием кронштейна закрепленного на редукционном клапане. При монтаже блоков подготовки, стрелка на их корпусе должна совпадать с направлением движения воздушного потока.

Обозначение пневмоблока П-ФРК при заказе

П-ФРК пневмоблок подготовки воздуха

Блок П-ФРК-6-1

Характеристики

Значения

Схема

П-ФРК пневмоблок подготовки воздуха

Условный проход, мм

6

Присоединение пневмолиний, дюйм

К1/4

Номинальное давление, МПа

1,0

Минимальное давление, МПа

0,1

Номинальный расход воздуха при давлении на выходе 0.4 МПа, м3/мин, не менее

0,25

Минимальный расход воздуха при давлении на выходе 0.4 МПа, м3/мин, не более

0,16

Абсолютная тонкость фильтрации, мкм

25

Степень влагоотделения, %, не менее

90

Диапазон настройки давления, на выходе, МПа

0,05-0,85

Снижение давления на выходе при изменении расхода от нуля до номинального значения при давлении на входе 1 МПа и настройке давления на выходе 0,4 МПа, не более

0,03

Изменение давления на выходе при снижении давления на входе с 1 МПа до 0.5 МПа, давлении настройки 0.4 МПа и расходе воздуха, расходе воздуха, равном 5% от номинального, МПа, не более

0,035

Превышение давления на выходе над давлением настройки, при котором открывается клапан сброса воздуха в атмосферу при давлении на входе 1 МПа и давлении настройки 0,4 МПа, МПа, не более

0,08

Номинальная вместимость резервуара для конденсата, см3, не менее

30

Отвод конденсата

полуавтоматический с возможностью ручного

Масса, кг, не более

0,60

Блок П-ФРК-6-2

Характеристики

Значения

Схема

П-ФРК пневмоблок подготовки воздуха

Условный проход, мм

6

Присоединение пневмолиний, дюйм

G1/4

Номинальное давление, МПа

1,0

Минимальное давление, МПа

0,1

Номинальный расход воздуха при давлении на выходе 0.4 МПа, м3/мин, не менее

0,25

Минимальный расход воздуха при давлении на выходе 0.4 МПа, м3/мин, не более

0,16

Абсолютная тонкость фильтрации, мкм

25

Степень влагоотделения, %, не менее

90

Диапазон настройки давления, на выходе, МПа

0,05-0,85

Снижение давления на выходе при изменении расхода от нуля до номинального значения при давлении на входе 1 МПа и настройке давления на выходе 0,4 МПа, не более

0,03

Изменение давления на выходе при снижении давления на входе с 1 МПа до 0.5 МПа, давлении настройки 0.4 МПа и расходе воздуха, расходе воздуха, равном 5% от номинального, МПа, не более

0,035

Превышение давления на выходе над давлением настройки, при котором открывается клапан сброса воздуха в атмосферу при давлении на входе 1 МПа и давлении настройки 0,4 МПа, МПа, не более

0,08

Номинальная вместимость резервуара для конденсата, см3, не менее

30

Отвод конденсата

полуавтоматический с возможностью ручного

Масса, кг, не более

0,60

Блок П-ФРК-10-1

Характеристики

Значения

Схема

П-ФРК пневмоблок подготовки воздуха

Условный проход, мм

10

Присоединение пневмолиний, дюйм

К3/8

Номинальное давление, МПа

1,0

Минимальное давление, МПа

0,10

Номинальный расход воздуха при давлении на выходе 0.4 МПа, м3/мин, не менее

0,63

Минимальный расход воздуха при давлении на выходе 0.4 МПа, м3/мин, не более

0,16

Абсолютная тонкость фильтрации, мкм

25

Степень влагоотделения, %, не менее

90

Диапазон настройки давления, на выходе, МПа

0,05-0,85

Снижение давления на выходе при изменении расхода от нуля до номинального при давлении на входе 1 МПа и настройке давления на выходе

0,04

Изменение давления на выходе при снижении давления на входе с 1 МПа до 0.5 МПа, давлении настройки 0.4 МПа и расходе воздуха, расходе воздуха, равном 5% от номинального, МПа, не более

0,035

Превышение давления на выходе над давлением настройки, при котором открывается клапан сброса воздуха в атмосферу при давлении на входе 1 МПа и давлении настройки 0,4 МПа, МПа, не более

0,08

Вместимость резервуара для конденсата, см3, не менее

100

Отвод конденсата

полуавтоматический с возможностью ручного

Масса, кг, не более

1,26

Блок П-ФРК-10-2

Характеристики

Значения

Схема

П-ФРК пневмоблок подготовки воздуха

Условный проход, мм

10

Присоединение пневмолиний, дюйм

G3/8

Номинальное давление, МПа

1,0

Минимальное давление, МПа

0,10

Номинальный расход воздуха при давлении на выходе 0.4 МПа, м3/мин, не менее

0,63

Минимальный расход воздуха при давлении на выходе 0.4 МПа, м3/мин, не более

0,16

Абсолютная тонкость фильтрации, мкм

25

Степень влагоотделения, %, не менее

90

Диапазон настройки давления, на выходе, МПа

0,05-0,85

Снижение давления на выходе при изменении расхода от нуля до номинального при давлении на входе 1 МПа и настройке давления на выходе

0,04

Изменение давления на выходе при снижении давления на входе с 1 МПа до 0.5 МПа, давлении настройки 0.4 МПа и расходе воздуха, расходе воздуха, равном 5% от номинального, МПа, не более

0,035

Превышение давления на выходе над давлением настройки, при котором открывается клапан сброса воздуха в атмосферу при давлении на входе 1 МПа и давлении настройки 0,4 МПа, МПа, не более

0,08

Вместимость резервуара для конденсата, см3, не менее

100

Отвод конденсата

ручной

Масса, кг, не более

1,26

Блок П-ФРК-16-1

Характеристики

Значения

Схема

П-ФРК пневмоблок подготовки воздуха

Условный проход, мм

16

Присоединение пневмолиний, дюйм

К1/2

Номинальное давление, МПа

1,0

Минимальное давление, МПа

0,10

Номинальный расход воздуха при давлении на выходе 0.4 МПа, м3/мин, не менее

1.60

Минимальный расход воздуха при давлении на выходе 0.4 МПа, м3/мин, не более

0,16

Абсолютная тонкость фильтрации, мкм

25

Степень влагоотделения, %, не менее

90

Диапазон настройки давления, на выходе, МПа

0,05-0,85

Снижение давления на выходе при изменении расхода от нуля до номинального при давлении на входе 1 МПа и настройке давления на выходе

0,05

Изменение давления на выходе при снижении давления на входе с 1 МПа до 0.5 МПа, давлении настройки 0.4 МПа и расходе воздуха, расходе воздуха, равном 5% от номинального, МПа, не более

0,035

Превышение давления на выходе над давлением настройки, при котором открывается клапан сброса воздуха в атмосферу при давлении на входе 1 МПа и давлении настройки 0,4 МПа, МПа, не более

0,08

Вместимость резервуара для конденсата, см3, не менее

100

Отвод конденсата

полуавтоматический с возможностью ручного

Масса, кг, не более

1,26

Блок П-ФРК-16-2

Характеристики

Значения

Схема

П-ФРК пневмоблок подготовки воздуха

Условный проход, мм

16

Присоединение пневмолиний, дюйм

G1/2

Номинальное давление, МПа

1,0

Минимальное давление, МПа

0,10

Номинальный расход воздуха при давлении на выходе 0.4 МПа, м3/мин, не менее

1.60

Минимальный расход воздуха при давлении на выходе 0.4 МПа, м3/мин, не более

0,16

Абсолютная тонкость фильтрации, мкм

25

Степень влагоотделения, %, не менее

90

Диапазон настройки давления, на выходе, МПа

0,05-0,85

Снижение давления на выходе при изменении расхода от нуля до номинального при давлении на входе 1 МПа и настройке давления на выходе

0,05

Изменение давления на выходе при снижении давления на входе с 1 МПа до 0.5 МПа, давлении настройки 0.4 МПа и расходе воздуха, расходе воздуха, равном 5% от номинального, МПа, не более

0,035

Превышение давления на выходе над давлением настройки, при котором открывается клапан сброса воздуха в атмосферу при давлении на входе 1 МПа и давлении настройки 0,4 МПа, МПа, не более

0,08

Вместимость резервуара для конденсата, см3, не менее

100

Отвод конденсата

полуавтоматический с возможностью ручного

Масса, кг, не более

1,26

Блок П-ФРК-25-1

Характеристики

Значения

Схема

П-ФРК пневмоблок подготовки воздуха

Условный проход, мм

25

Присоединение пневмолиний, дюйм

К1

Номинальное давление, МПа

1,0

Минимальное давление, МПа

0,10

Номинальный расход воздуха при давлении на выходе 0.4 МПа, м3/мин, не менее

4.5

Минимальный расход воздуха при давлении на выходе 0.4 МПа, м3/мин, не более

0,16

Абсолютная тонкость фильтрации, мкм

25

Степень влагоотделения, %, не менее

90

Диапазон настройки давления, на выходе, МПа

0,05-0,85

Снижение давления на выходе при изменении расхода от нуля до номинального при давлении на входе 1 МПа и настройке давления на выходе

0,08

Изменение давления на выходе при снижении давления на входе с 1 МПа до 0.5 МПа, давлении настройки 0.4 МПа и расходе воздуха, расходе воздуха, равном 5% от номинального, МПа, не более

0,035

Превышение давления на выходе над давлением настройки, при котором открывается клапан сброса воздуха в атмосферу при давлении на входе 1 МПа и давлении настройки 0,4 МПа, МПа, не более

0,08

Вместимость резервуара для конденсата, см3, не менее

200

Отвод конденсата

полуавтоматический с возможностью ручного

Масса, кг, не более

1,87

Блок П-ФРК-25-2

Характеристики

Значения

Схема

П-ФРК пневмоблок подготовки воздуха

Условный проход, мм

25

Присоединение пневмолиний, дюйм

G1

Номинальное давление, МПа

1,0

Минимальное давление, МПа

0,10

Номинальный расход воздуха при давлении на выходе 0.4 МПа, м3/мин, не менее

4.5

Минимальный расход воздуха при давлении на выходе 0.4 МПа, м3/мин, не более

0,16

Абсолютная тонкость фильтрации, мкм

25

Степень влагоотделения, %, не менее

90

Диапазон настройки давления, на выходе, МПа

0,05-0,85

Снижение давления на выходе при изменении расхода от нуля до номинального при давлении на входе 1 МПа и настройке давления на выходе

0,08

Изменение давления на выходе при снижении давления на входе с 1 МПа до 0.5 МПа, давлении настройки 0.4 МПа и расходе воздуха, расходе воздуха, равном 5% от номинального, МПа, не более

0,035

Превышение давления на выходе над давлением настройки, при котором открывается клапан сброса воздуха в атмосферу при давлении на входе 1 МПа и давлении настройки 0,4 МПа, МПа, не более

0,08

Вместимость резервуара для конденсата, см3, не менее

200

Отвод конденсата

полуавтоматический с возможностью ручного

Масса, кг, не более

1,87

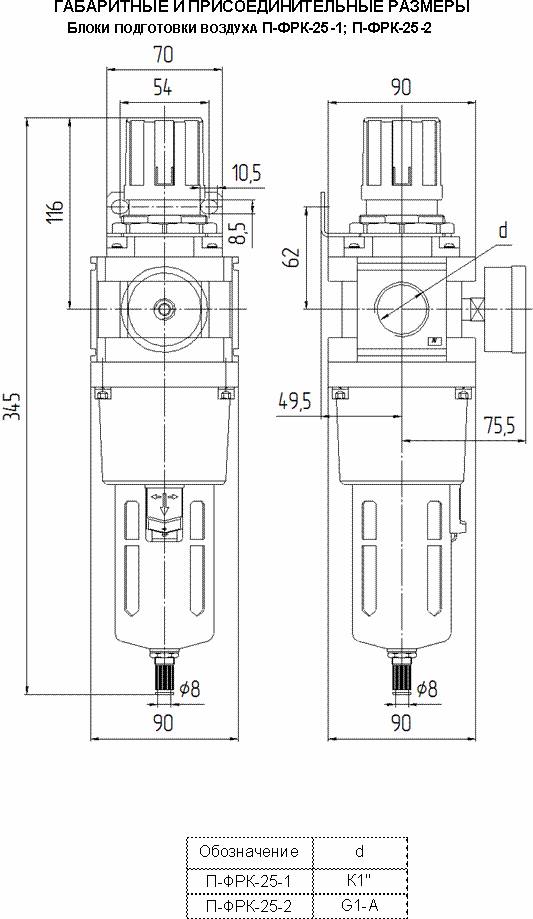

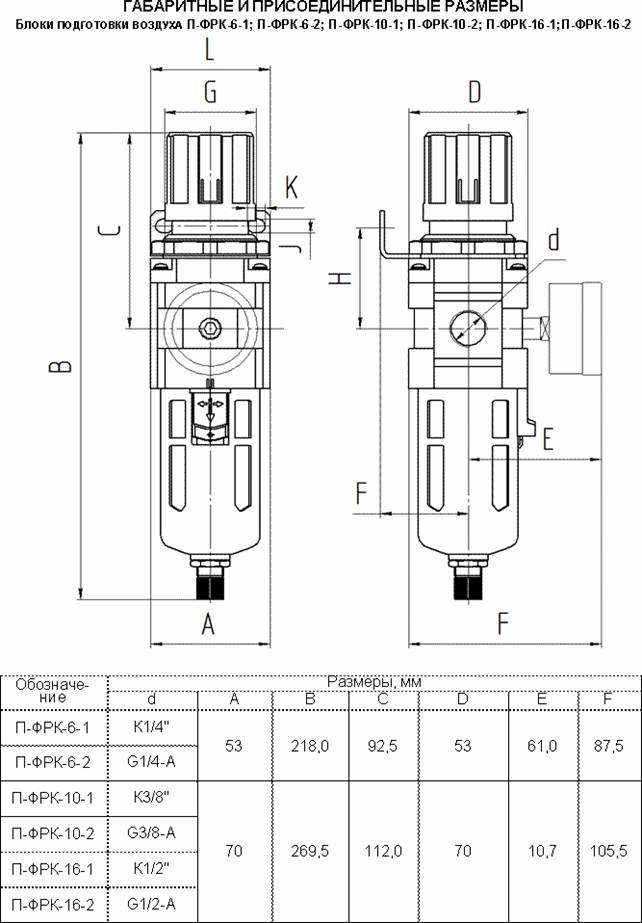

Чертеж П-ФРК

П-ФРК пневмоблок подготовки воздуха


П-ФРК пневмоблок подготовки воздуха
