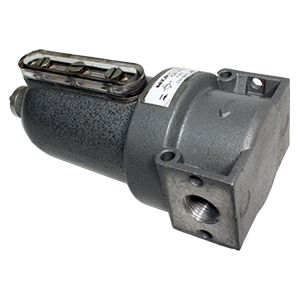

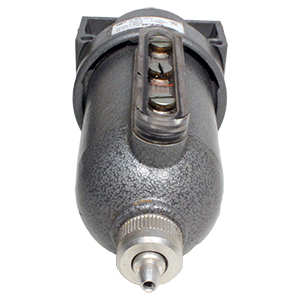

П-ФВ фильтр-влагоотделитель

Фильтры-влагоотделители «П-ФВ» центробежного действия с условным проходом (Ду) 6;10;16;25 мм предназначены для очистки сжатого воздуха от капельной влаги, минерального масла, твердых частиц и удаления конденсата в пневматических приводах и системах промышленного оборудования различного назначения.

Присоединение: резьбовые отверстия в корпусе фильтра.

Рабочая среда - сжатый воздух давлением от 0,1 МПа до 1,0 МПа, очищенном не грубее 12 класса по ГОСТ 17433.

Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.

Конденсат из фильтра-влагоотделителя сбрасывается в ручную при перемещении дренажной трубки со штуцером сверху вниз.

Фильтры-влагоотделители должны устанавливаться в местах, удобных для осмотра, обслуживания и контроля параметров в вертикальном положении (отклонение от вертикали не более 5°), непосредственно на трубопроводе. При монтаже фильтров-влаготделителей, стрелка на их корпусе должна совпадать с направлением движения воздушного потока.

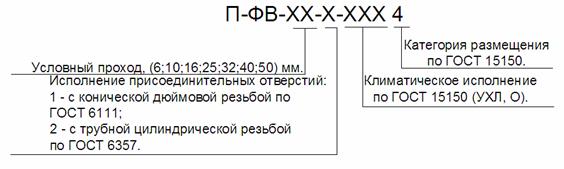

Обозначение фильтров П-ФВ при заказе

Фильтр П-ФВ-6-1

Характеристики	Значения
Схема
Условный проход, мм	6
Присоединение пневмолиний, дюйм	К1/4
Номинальное давление, МПа	1,0
Минимальное давление, МПа	0,1
Максимальнй расход воздуха при давлении 0.63 МПа, м3/мин, не менее	0.25
Минимальный расход воздуха при давлении 0.63 МПа, м3/мин, не более	0,16
Потеря давления при максимальном расходе, МПа, не более	0,01
Абсолютная тонкость фильтрации, мкм	25
Степень влагоотделения, %, не менее	90
Номинальная вместимость, резервуара, см3, не менее	30
Отвод конденсата	полуавтоматический с возможностью ручного
Масса, кг, не более	0.28

Фильтр П-ФВ-6-2

Характеристики	Значения
Схема
Условный проход, мм	6
Присоединение пневмолиний, дюйм	G1/4
Номинальное давление, МПа	1,0
Минимальное давление, МПа	0,1
Максимальный расход воздуха при давлении 0.63 МПа, м3/мин, не менее	0.25
Минимальный расход воздуха при давлении 0.63 МПа, м3/мин, не более	0,16
Потеря давления при максимальном расходе, МПа, не более	0,01
Абсолютная тонкость фильтрации, мкм	25
Степень влагоотделения, %, не менее	90
Номинальная вместимость, резервуара, см3, не менее	30
Отвод конденсата	полуавтоматический с возможностью ручного
Масса, кг, не более	0.28

Фильтр П-ФВ-10-1

Характеристики	Значения
Схема
Условный проход, мм	10
Присоединение пневмолиний, дюйм	К3/8
Номинальное давление, МПа	1,0
Минимальное давление, МПа	0,1
Максимальный расход воздуха при давлении 0.63 МПа, м3/мин, не менее	1,25
Минимальный расход воздуха при давлении 0.63 МПа, м3/мин, не более	0,16
Потеря давления при максимальном расходе, МПа, не более	0,015
Абсолютная тонкость фильтрации, мкм	25
Степень влагоотделения, %, не менее	90
Номинальная вместимость, резервуара, см3, не менее	100
Отвод конденсата	полуавтоматический с возможностью ручного
Масса, кг, не более	0,55

Фильтр П-ФВ-10-2

Характеристики	Значения
Схема
Условный проход, мм	10
Присоединение пневмолиний, дюйм	G3/8
Номинальное давление, МПа	1,0
Минимальное давление, МПа	0,1
Максиальный расход воздуха при давлении 0.63 МПа, м3/мин, не менее	1,25
Минимальный расход воздуха при давлении 0.63 МПа, м3/мин, не более	0,16
Потеря давления при максимальном расходе, МПа, не более	0,015
Абсолютная тонкость фильтрации, мкм	25
Степень влагоотделения, %, не менее	90
Номинальная вместимость, резервуара, см3, не менее	100
Отвод конденсата	полуавтоматический с возможностью ручного
Масса, кг, не более	0,55

Фильтр П-ФВ-16-1

Характеристики	Значения
Схема
Условный проход, мм	16
Присоединение пневмолиний, дюйм	К1/2
Номинальное давление, МПа	1,0
Минимальное давление, МПа	0,1
Максимальный расход воздуха при давлении 0.63 МПа, м3/мин, не менее	2,00
Минимальный расход воздуха при давлении 0.63 МПа, м3/мин, не более	0,16
Потеря давления при максимальном расходе, МПа, не более	0,02
Абсолютная тонкость фильтрации, мкм	25
Степень влагоотделения, %, не менее	90
Номинальная вместимость, резервуара, см3, не менее	100
Отвод конденсата	полуавтоматический с возможностью ручного
Масса, кг, не более	0.53

Фильтр П-ФВ-16-2

Характеристики	Значения
Схема
Условный проход, мм	16
Присоединение пневмолиний, дюйм	G1/2
Номинальное давление, МПа	1,0
Минимальное давление, МПа	0,1
Максимальный расход воздуха при давлении 0.63 МПа, м3/мин, не менее	2,00
Минимальный расход воздуха при давлении 0.63 МПа, м3/мин, не более	0,16
Потеря давления при максимальном расходе, МПа, не более	0,02
Абсолютная тонкость фильтрации, мкм	25
Степень влагоотделения, %, не менее	90
Номинальная вместимость, резервуара, см3, не менее	100
Отвод конденсата	полуавтоматический с возможностью ручного
Масса, кг, не более	0.53

П-ФВ-25-1

Характеристики	Значения
Схема
Условный проход, мм	25
Присоединение пневмолиний, дюйм	К1
Номинальное давление, МПа	1,0
Минимальное давление, МПа	0,1
Максимальный расход воздуха при давлении 0.63 МПа, м3/мин, не менее	5.00
Минимальный расход воздуха при давлении 0.63 МПа, м3/мин, не более	0,16
Потеря давления при максимальном расходе, МПа, не более	0,05
Абсолютная тонкость фильтрации, мкм	25
Степень влагоотделения, %, не менее	90
Номинальная вместимость, резервуара, см3, не менее	200
Отвод конденсата	полуавтоматический с возможностью ручного
Масса, кг, не более	1.1

Фильтр П-ФВ-25-2

Характеристики	Значения
Схема
Условный проход, мм	25
Присоединение пневмолиний, дюйм	G1
Номинальное давление, МПа	1,0
Минимальное давление, МПа	0,1
Максимальный расход воздуха при давлении 0.63 МПа, м3/мин, не менее	5.00
Минимальный расход воздуха при давлении 0.63 МПа, м3/мин, не более	0,16
Потеря давления при максимальном расходе, МПа, не более	0,05
Абсолютная тонкость фильтрации, мкм	25
Степень влагоотделения, %, не менее	90
Номинальная вместимость, резервуара, см3, не менее	200
Отвод конденсата	полуавтоматический с возможностью ручного
Масса, кг, не более	1.1

Фильтр П-ФВ-32-2

Характеристики	Значения
Схема
Условный проход, мм	32
Присоединение пневмолиний, дюйм	G1¼
Номинальное давление, МПа	1,0
Номинальный расход воздуха при давлении 0.50 МПа, м3/мин, не менее	11,50
Абсолютная тонкость фильтрации, мкм	25
Степень влагоотделения, %, не менее	90
Номинальная вместимость, резервуара, см3, не менее	180
Отвод конденсата	полуавтоматический с возможностью ручного
Масса, кг, не более	3.80

Фильтр П-ФВ-50-2

Характеристики	Значения
Схема
Условный проход, мм	50
Присоединение пневмолиний, дюйм	G2
Номинальное давление, МПа	1,0
Номинальный расход воздуха при давлении 0.50 МПа, м3/мин, не менее	18,50
Абсолютная тонкость фильтрации, мкм	25
Степень влагоотделения, %, не менее	90
Номинальная вместимость, резервуара, см3, не менее	180
Отвод конденсата	полуавтоматический с возможностью ручного
Масса, кг, не более	5.16

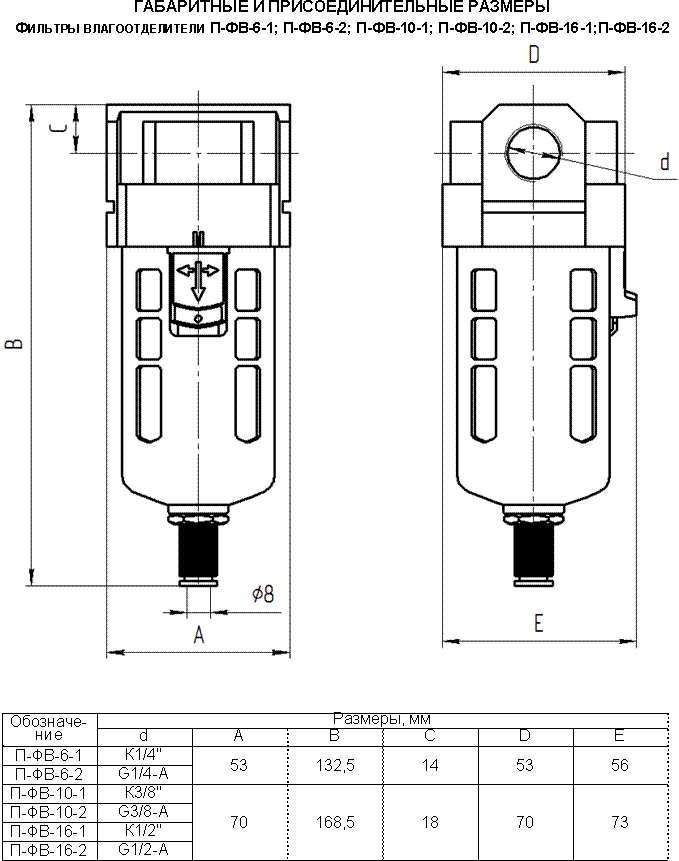

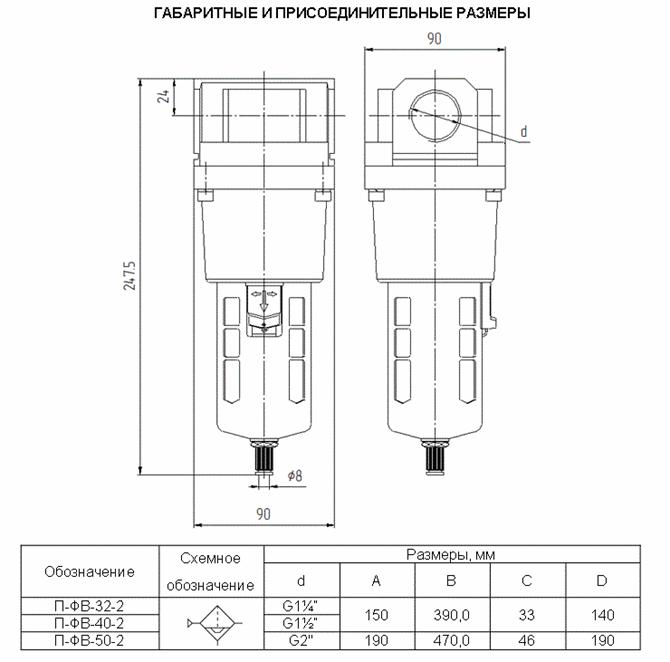

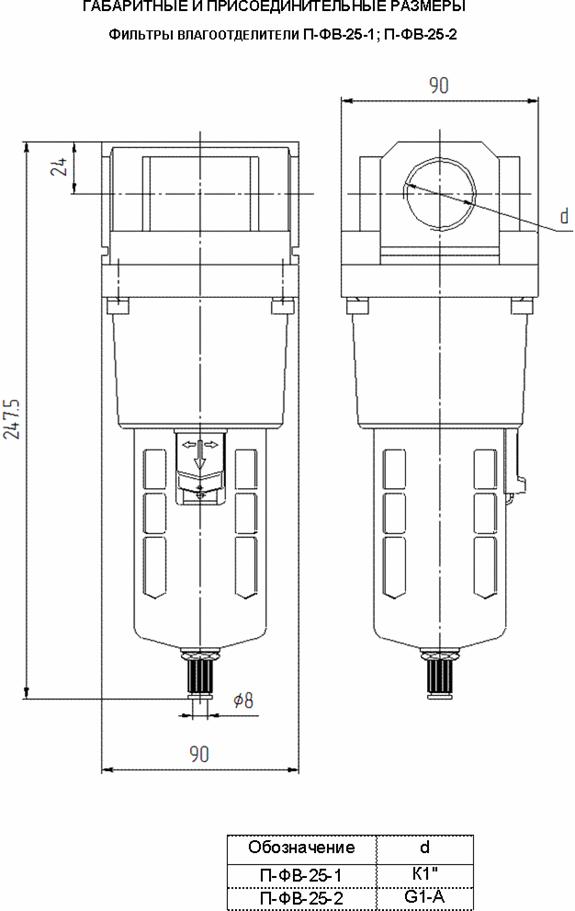

Чертеж П-ФВ
