Редуктор давления РДФ-01М1 предназначен для настройки и автоматического регулирования на заданном уровне давления воздуха или сухих неагрессивных газов, необходимых для питания приборов и средств автоматизации, а также для очистки воздуха от пыли, масла и влаги.
Технические характеристики редуктора давления РДФ-01М1
|
Наименование
|
Значение
|
|
Пределы регулирования давления на выходе
|
0,01…0,3 МПа
|
|
Допускаемое отклонение выходного давления при температуре окружающего воздуха 20 ±5°С, МПа при изменении:
|
|
- входного давления воздуха от 0,25 до 0,8 МПа
|
0,02 МПа
|
|
- расхода воздуха от 1,6 до 8,0 м3/ч
|
0,02 МПа
|
|
Отклонение выходного давления при изменении температуры окружающей среды на каждые 10°С
|
0,004 МПа
|
|
Класс загрязненности воздуха на выходе по ГОСТ 17433-80
|
1
|
|
Предохранительный клапан срабатывает при превышении выходного давления над настроенным на величину, не более
|
0,1 МПа (1,0 кгс/см2)
|
|
Климатическое исполнение
|
У1.1
|
|
Условия эксплуатации:
|
|
- температура окружающего воздуха
|
-50…+60°С
|
|
- относительная влажность воздуха при температуре до +35°С без конденсации влаги
|
95%
|
|
- допускаемое давление питания
|
0,25…0,8 МПа (2,5…8,0 кгс/см2)*
|
|
- класс загрязненности сжатого воздуха на входе
|
7 по ГОСТ 17433-80
|
|
- вибрационные воздействия
|
частота от 10 до 55 Гц,
амплитуда смещения – 0,35 мм
|
|
Масса, не более
|
0,71 кг
|
|
Гарантийный срок хранения
|
12 месяцев с момента изготовления
|
*Давление питания должно превышать давление на выходе редуктора на 0,05 МПа.
Расходная характеристика редуктора РДФ-01М1 (при Рвх-Руст≥0,2 МПа)
Монтаж:
1. Редуктор монтируется только в вертикальном положении, фильтрующей частью вниз.
2. Крепление редуктора осуществляется при помощи штатного кронштейна или на панель двумя болтами М6х10 или к корпусу оборудования и элементам конструкции двумя винтами М5х55 (или шпильками М5 с гайкой).
3. Подвод пневматических линий осуществляется медной трубкой ДКРНМ 8х0,3 НД М2. Герметичность соединения трубки со штуцером достигается за счёт деформации более мягкого материала трубки при внедрении в него острых кромок врезного кольца, изготовленного из более прочного материала.
4. Трубки к входу и выходу редуктора следует подсоединять так, чтобы направление движения воздуха через редуктор совпало со стрелкой на корпусе, указывающей направление потока воздуха. Трубки перед присоединением следует продуть сжатым воздухом.
Монтаж редуктора РДФ-01М1
Стандартный комплект поставки:
- РДФ-01М1 редуктор давления с фильтром.
- Руководство по эксплуатации (1 экземпляр на 10 приборов, поставляемых в один адрес).

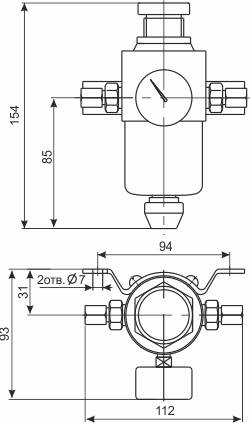

Габаритный чертеж
