Клапан низкого давления «КНД» предназначен для заполнения емкости, на которой он установлен, газообразной рабочей средой с автоматической герметизацией емкости при заполнении.
Технические характеристики КНД
|
Характеристики |
Значения |
|
Давление на входе |
7 кгс/см2 |
|
Расход при перепаде давления 7 кгс/см2 |
не менее 29 нм3/ч по воздуху |
|
Рабочая среда |
воздух и инертные газы |
|
Температура окружающей среды |
от 0 до 60 ºС |
|
Габаритные размеры |
не более Ø47×90 мм |
|
Масса |
не более 0,4 кг. |
Обозначение при заказе КНД
Пример записи обозначения клапана при заказе: «Клапан низкого давления КНД 5Д2.505.010 ПМ».

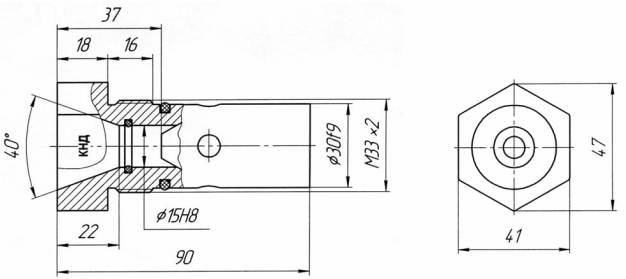

Чертеж КНД
