Электропневматический преобразователь «ЭП» предназначен для преобразования унифицированного непрерывного сигнала постоянного тока в унифицированный пропорциональный пневматический непрерывный сигнал.
Преобразователь ЭП зарегистрирован в Госреестре средств измерений.
Технические характеристики ЭП
|
Характеристики |
Значения |
|
Входные сопротивления преобразователей при температуре (20+5) °С, Ом, не более: |
|
|
- для входного сигнала 0-5 мА |
610 |
|
- для входных сигналов 0-20, 4-20 мА |
130 |
|
Выходной пневматический аналоговый сигнал преобразователей |
20-100 кПа |
|
Номинальное давление воздуха питания |
140 кПа |
|
Параметры окружающей среды: |
|
|
- температура, °С: |
|
|
ЭП-0010, ЭП-0040 |
5...60 |
|
ЭП-0020, ЭП-0030 |
-50...60 |
|
- относительная влажность, %: |
|
|
ЭП-0010, ЭП-0040 |
до 80; до 98 (тропическое исполнение) |
|
ЭП-0020, ЭП-0030 |
до 95; до 100 (тропическое исполнение) |
|
Масса преобразователей, кг, не более: |
|
|
ЭП-0010 |
1,0 |
|
ЭП-0020 |
1,1 |
|
ЭП-0030 |
1,2 |
|
ЭП-0040 |
1,4 |
Модификации ЭП
|
Модификация |
Входной сигнал, мА |
Основная погрешность, % |
Исполнение по устойчивости к окружающей среде |
Климатическое исполнение |
|
ЭП-1211
ЭП-2211
ЭП-3211 |
0-5
0-20
4-20 |
0,5 |
Обыкновенное |
УХЛ4.2 |
|
ЭП-1311
ЭП-2311
ЭП-3311 |
0-5
0-20
4-20 |
1,0 |
|
ЭП-1212
ЭП-2212
ЭП-3212 |
0-5
0-20
4-20 |
0,5 |
УХЛ4.2 (экспортное) |
|
ЭП-1312
ЭП-2312
ЭП-3312 |
0-5
0-20
4-20 |
1,0 |
|
ЭП-1213
ЭП-2213
ЭП-3213 |
0-5
0-20
4-20 |
0,5 |
04.2 (тропическое) |
|
ЭП-1313
ЭП-2313
ЭП-3313 |
0-5
0-20
4-20 |
1,0 |
|
ЭП-1324
ЭП-2324
ЭП-3324 |
0-5
0-20
4-20 |
1,0 |
Пылеводозащищенное |
У1 |
|
ЭП-1325
ЭП-2325
ЭП-3325 |
0-5
0-20
4-20 |
У1
(экспортное) |
|
ЭП-1326
ЭП-2326
ЭП-3326 |
0-5
0-20
4-20 |
У1
(тропическое) |
|
ЭП-1334
ЭП-2334
ЭП-3334 |
0-5
0-20
4-20 |
Коррозионостойкое, пылеводозащищенное |
У1 |
|
ЭП-1335
ЭП-2335
ЭП-3335 |
0-5
0-20
4-20 |
У1
(экспортное) |
|
ЭП-1336
ЭП-2336
ЭП-3336 |
0-5
0-20
4-20 |
У1
(тропическое) |
|
ЭП-1241
ЭП-2241
ЭП-3241 |
0-5
0-20
4-20 |
0,5 |
Модульное |
УХЛ4.2 |
|
ЭП-1341
ЭП-2341
ЭП-3341 |
0-5
0-20
4-20 |
1,0 |
|
ЭП-1242
ЭП-2242
ЭП-3242 |
0-5
0-20
4-20 |
0,5 |
УХЛ4.2
(экспортное) |
|
ЭП-1342
ЭП-2342
ЭП-3342 |
0-5
0-20
4-20 |
1,0 |
|
ЭП-1243
ЭП-2243
ЭП-3243 |
0-5
0-20
4-20 |
0,5 |
04.2
(тропическое) |
|
ЭП-1343
ЭП-2343
ЭП-3343 |
0-5
0-20
4-20 |
1,0 |
Для подготовки воздуха питания преобразователей рекомендуется использовать фильтр-стабилизатор давления воздуха ФСДВ.
Расход воздуха питания для преобразователя электропневматического в установившемся режиме не более 2 л/мин.
Преобразователи типа ЭП-0010, ЭП-0020, ЭП-0030 комплектуются монтажными частями, обеспечивающими:
- крепление на стене, на трубе, на щите;
- штуцерное соединение типа 00-01-1, 00-02-2, 00-03-3, 00-04-3 по ГОСТ 25165-82.
Обозначение при заказе ЭП
При заказе необходимо указать:
1. Наименование.

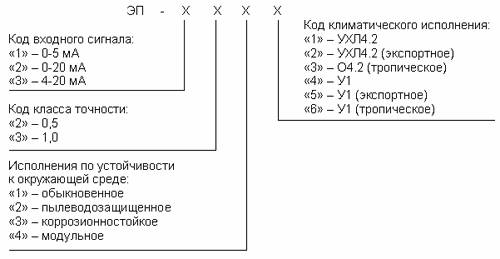

2. Условное обозначение (составляется по структурной схеме, приведенной ниже).
3. Обозначение ТУ.
Пример заказа электропневматического преобразователя с выходным сигналом 0-20 мА, с пределом погрешности 0,5%, обыкновенного исполнения, с климатическим исполнением УХЛ4.2: «ГСП. Преобразователь электропневматический ЭП-2211 ТУ 25-7304-008-87».
