Редуктор давления с фильтром РДФ-6 служит для регулирования и поддержания
установленного значения давления газа на выходе и очистки его от механических
примесей.
Принцип работы редуктора:
Уравновешивание силы пружины, которая действует на мембрану,
и силы давления воздуха под мембраной. Избыточное стабилизируемое давление под
мембраной остается постоянным, так как мембрана регулирует работу связанного с
ней клапана.
Исполнения редуктора давления с фильтром РДФ-6
|
Обозначение
|
Шифр
исполнения
|
Комплектность
|
Конструктивное
исполнение
|
Давление
на входе,
МПа (кгс/см2)
|
Давление
на выходе,
МПа (кгс/см2)
|
|
5Д2.955.007
|
РДФ-6
|
без манометра
|
агрессивно-стойкое
к рабочей среде
|
1,0 ... 3,0
(10,0 ... 30,0)
|
0,2 ... 2,0
(2,0 ... 20,0)
|
|
5Д2.955.007-01
|
РДФ-6-01
|
без манометра
|
обыкновенное
|
|
5Д2.955.007-02
|
РДФ-6-02
|
с манометром
|
|
5Д2.955.007-03
|
РДФ-6-03
|
без манометра
|
агрессивно-стойкое
к рабочей среде
|
0,1 ... 1,0
(1,0 ... 10,0)
|
0,01 ... 0,25
(0,1 ... 2,5)
|
|
5Д2.955.007-04
|
РДФ-6-04
|
с манометром
|
обыкновенное
|
|
5Д2.955.007-05
|
РДФ-6-05
|
без манометра
|
агрессивно-стойкое
к рабочей среде
|
0,1 ... 1,0
(1,0 ... 10,0)
|
0,01 ... 0,14
(0,1 ... 1,4)
|
|
5Д2.955.007-06
|
РДФ-6-06
|
с манометром
|
обыкновенное
|
|
5Д2.955.007-07
|
РДФ-6-07
|
без манометра
|
агрессивно-стойкое
к рабочей среде
|
0,2 … 1,0
(2,0 … 10,0)
|
0,01 ... 0,14
(0,1 ... 1,4)
|
|
5Д2.955.007-08
|
РДФ-6-08
|
без манометра
|
агрессивно-стойкое
к рабочей среде
|
0,5 ... 2,0
(5,0 ... 20,0)
|
0,05 ... 0,5
(0,5 ... 5,0)
|
|
5Д2.955.007-09
|
РДФ-6-09
|
с манометром
|
обыкновенное
|
Пример записи обозначения редуктора без манометра при заказе:
редуктор с манометром в обыкновенном исполнении, с пределами
давлений на входе Рвх = 1,0…3,0 МПа (10,0…30,0 кгс/см2) и выходе
Рвых = 0,2…2,0 МПа (2,0…20,0 кгс/см2):
«Редуктор давления с фильтром РДФ-6-02 5Д2.955.007 ТУ».
Особенности:
- максимальный расход газа через редуктор при перепаде давления
на нем 5 кгс/см2 — не менее 10 м3/ч (кроме РДФ-6-07 — не менее 25
м3/ч);
- загрязненность воздуха после редуктора — не ниже 5 класса;
- стойкость к рабочей среде, определяемую конструкционными
материалами (сталь 12Х18Н10Т, фторопласт Ф4, смесь резиновая ИРП-2037) – для
агрессивно-стойкого исполнения;
- климатическое исполнение — У3 (температура эксплуатации от
– 50 до + 60 °С);
- агрессивная стойкость редукторов РДФ-6, РДФ-6-03,
РДФ-6-05, РДФ-6-07, РДФ-6-08 определяется используемыми в конструкции
материалами, контактирующими с рабочей средой: смесь резиновая ИРП-2037 ТУ 38
0059 24-2002, фторопласт Ф4 ГОСТ 24222, сталь 12Х13Н10Т ГОСТ 5632;
- в конструкции редукторов РДФ-6-01, РДФ-6-02, РДФ-6,
РДФ-6-04, РДФ-6-06, РДФ-6-09 обыкновенного исполнения используются материалы:
смесь резиновая НО-68-1 ТУ №2512-046-00152081-2003 гр. III-2б-20, сталь 20
ГОСТ 1050, сплав Д16Т ГОСТ 4784;
- фильтрующая способность редуктора определяется
использованием в качестве фильтрующего материала сетки П200-12Х18Н10Т ГОСТ
3187.
Редуктор является прочным к воздействию давления со стороны
входа, превышающего в 1,5 раза значение максимального входного давления.
Технические характеристики редуктора давления с фильтром РДФ-6
|
Максимальный расход газа при перепаде давления на
редукторе 0,5 МПа (5,0 кгс/см2)
|
— не менее 10 м3/ч
для РДФ-6…РДФ-6-06, РДФ-6-08, РДФ-6-09;
— не менее 25
м3/ч для РДФ-6-07.
|
|
Отклонение давления на выходе редуктора не превышает:
|
при изменении
давления на входе:
— от 1,0 до 3,0 МПа
(от 10,0 до 30,0 кгс/см2) —
0,2 МПа (2,0
кгс/см2) для РДФ-6, РДФ-6-01, РДФ-6-02;
— от 0,4 до 1,0 МПа
(от 4,0 до 10,0 кгс/см2) — 0,1 МПа (1,0 кгс/см2) для РДФ-6-03…РДФ-6-09;
при изменении
расхода от 5,0 до 0 м3/ч
— 0,15 МПа (1,5
кгс/см2) для РДФ-6, РДФ-6-01, РДФ-6-02;
— 0,05 МПа (0,5
кгс/см2) для РДФ-6-03…РДФ-6-09.
|
|
Изменение выходного давления при изменении температуры
окружающего воздуха на каждые 10 °С
|
не превышает 0,015
МПа (0,15 кгс/см2)
|
|
Условия эксплуатации
|
— температура
окружающей среды от - 50 до + 60 °С;
— атмосферное
давление от 630 до 800 мм
рт. ст.;
— относительная
влажность воздуха до 95 % при 35 °С и более низких температурах
без конденсации влаги.
|
|
Степень защиты от проникновения твердых предметов и воды
|
IP40 по ГОСТ 14254
|
|
Средняя наработка до отказа
|
не менее 25000 ч
|
|
Габаритные размеры
|
не более
110×183×166 мм
|
|
Масса
|
не более 2,0 кг
|
Монтаж редуктора
- Крепление редукторов РДФ-6…РДФ-6-06, РДФ-6-08, РДФ-6-09
осуществляется за резьбовую часть крышки М 20×1,5 с помощью гайки,
РДФ-6-07 — с помощью кронштейна двумя болтами М8.
- Присоединение входной и выходной газовых линий
осуществляется с помощью ниппелей, поставляемых с редуктором. Материал ниппелей
— сталь 12Х18Н10Т ГОСТ 5632.
- Присоединение газовых линий к редуктору
выполняется трубками из материала, стойкого к рабочей и окружающей
средам, рассчитанным на максимальное рабочее давление.
- Положение редуктора в пространстве может быть произвольным.
- Редуктор включается в схему перед устройствами, в которых
должно регулироваться давление (считая по направлению потока).
- При монтаже необходимо обеспечивать свободный доступ к
регулировочному винту.

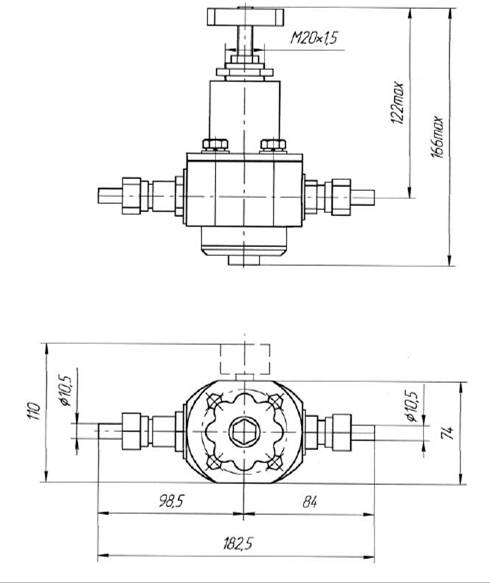

Габаритные и монтажные размеры редукторов давления с фильтром РДФ-6 …
РДФ-6-06, РДФ-6-08, РДФ-6-09
Габаритные и монтажные размеры редуктора давления с фильтром РДФ-6-07
Комплект поставки
- редуктор давления с
фильтром РДФ-6 (исполнение по заказу);
- руководство по
эксплуатации;
- этикетка.
