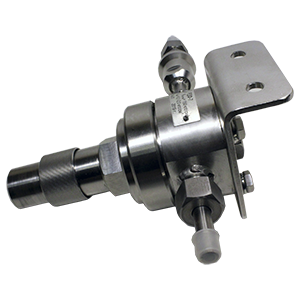

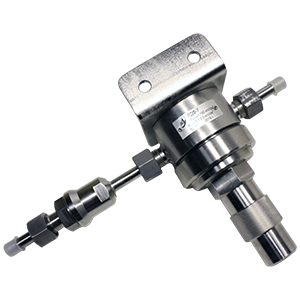

Редуктор давления с фильтром РДФ-7 служит для регулирования и поддержания
установленного значения давления газа на выходе и очистки его от механических
примесей.
Рабочая среда: водород, углекислый газ и их смеси, а также
азот и воздух.
Принцип работы редуктора:
Уравновешивание силы пружины, которая действует на мембрану,
и силы давления воздуха под мембраной. Избыточное стабилизируемое давление под
мембраной остается постоянным, так как мембрана регулирует работу связанного с
ней клапана.
Исполнения редуктора давления с фильтром РДФ-7
|
Обозначение
|
Шифр
исполнения
|
Диапазон давлений
на выходе,
Pвых, кгс/см2
|
Комплектность
|
|
5Д2.955.008
|
РДФ-7
|
0,1...2,0
|
без манометра
|
|
5Д2.955.008-01
|
РДФ-7-1
|
с манометром
|
|
5Д2.955.008-02
|
РДФ-7-2
|
2,0...10,0
|
без манометра
|
|
5Д2.955.008-03
|
РДФ-7-3
|
с манометром
|
Особенности:
- Давление газа на выходе в пределах от 0,01 до 1,0 МПа (от
0,1 до 10,0 кгс/см2) при давлении газа на входе от 0,5 до 15 МПа (от 5 до 150
кгс/см2).
- Вид климатического исполнения — У2 в соответствии с ГОСТ
15150.
- Агрессивная стойкость редуктора определяется используемыми
в конструкции материалами, контактирующими с рабочей средой: смесь резиновая
ИРП-1348 ТУ 38-0051166-87; фторопласт Ф4 ГОСТ 24222; сталь 12Х18Н10Т ГОСТ 5632.
- Фильтрующая способность редуктора определяется
использованием в качестве материала сетки П200-12Х18Н10Т ГОСТ 3187.
Редуктор давления РДФ-7 является прочным к воздействию
давления со стороны входа до 18 МПа (180 кгс/см2).
Редуктор РДФ-7 является герметичным:
1) со стороны входа при давлении до 15 МПа (150 кгс/см2);
2) со стороны выхода при давлении до 1,0 МПа (10 кгс/см2).
Технические характеристики редуктора давления с фильтром РДФ-7
|
Максимальный расход газа при перепаде давления на редукторе
0,8 МПа
(8,0 кгс/см2)
|
не менее 16 м3/ч
|
|
Отклонение давления на выходе редуктора не превышает:
|
при изменении
давления на входе на ± 5 МПа
(± 50 кгс/см2) —
не более 0,1 МПа (1,0 кгс/см2);
при изменении
расхода от 1,0 до 16,0 м3/ч — не более 0,15 МПа (1,5 кгс/см2).
|
|
Изменение выходного давления при изменении температуры
окружающего воздуха на каждые 10 °С
|
не превышает
± 0,2 кгс/см2
|
|
Условия эксплуатации
|
— температура
окружающей среды от -50 до +60°С;
— атмосферное
давление от 630 до 800 мм
рт.ст.;
— относительная влажность воздуха до 95 % при 35°С и более низких
температурах без конденсации влаги.
|
|
Степень защиты от проникновения твердых предметов и воды
|
IP40 по ГОСТ 14254
|
|
Средняя наработка до отказа
|
не менее 25000 ч
|
|
Габаритные размеры
|
не более
118×195×285 мм
|
|
Масса
|
не более 3,0 кг
|
Монтаж редуктора
- Редуктор крепится с помощью кронштейна двумя болтами М8.
- Присоединение входной и выходной газовых линий
осуществляется с помощью ниппелей, которые поставляются с редуктором. Ниппели
изготавливаются из стали 12Х18Н10Т ГОСТ 5632.
- Присоединение газовых линий к редуктору осуществляется с
помощью трубок, изготовленных из стали 12Х18Н10Т, наружным диаметром 10 мм, которые привариваются
к ниппелям, входящим в комплект поставки.
- Положение редуктора в пространстве может быть произвольным.
- Редуктор включается в схему перед устройствами, в которых
должно регулироваться давление (считая по направлению потока).
- При монтаже необходимо обеспечивать свободный доступ
к регулировочному винту.

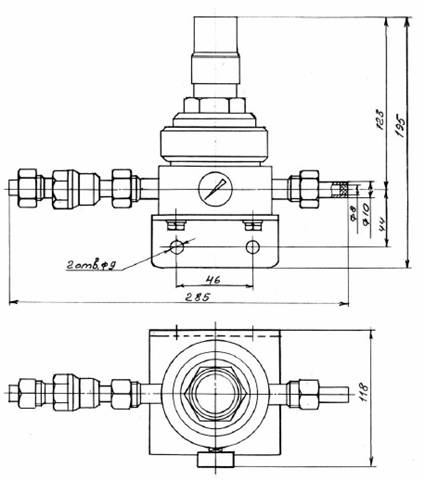

Габаритные и установочные размеры
Комплект поставки
- редуктор давления с фильтром РДФ-7 (исполнение по заказу);
- руководство по эксплуатации;
- паспорт.
