5Р-X-21X-3 пневмораспределитель с пневматическим управлением

Распределители пятилинейные «5Р-X-21X-3» с условным проходом (Ду) 6;10 и16 мм двухпозиционные с пневматическим одно- и двусторонним управлением предназначены для изменения направления потоков сжатого воздуха в пневмоприводах различного назначения.

Конструкция распределительного устройства: цилиндрический золотник.

Присоединение: резьбовые отверстия в корпусе распределителя.

Рабочая среда - сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433, содержащий распыленное масло вязкостью 10…35 мм²/с (сСт) при температуре 50 ºС.

Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.

Виброустойчивость и вибропрочность соответствуют III степени жесткости по ГОСТ 28988.

Пневмораспределители устанавливаются в любом пространственном положении, кроме двухпозционных с двухстороним управлением для которых монтажное положение-горизонтальное. При монтаже распределители крепятся двумя винтами через отверстия в корпусе.

Обозначение при заказе 5Р-X-21X-3

Пневмораспределитель 5Р-6-211-3

Характеристики	Значения
Схема
Исполнение	Пятилинейный двухпозиционный, с односторнним пневматическим управлением и пневматическим возвратом в исходное положение-5Р-6-211-3 или с односторонним пневматическим управлением и пружинным возвратом в исходное положение-5Р-6-213-3. Конструкция распределительного устройства: цилиндрический золотник
Условный проход, мм	6
Тип присоединения	Трубное, с дюймовой присоединительной резьбой в корпусе распределителя
Присоединение пневмолиний питания «1», выходных «2» и «4», дюйм	G1/4
Присоединение атмосферных пневмолиний «3» ; «5» и управления «14», дюйм	G1/8
Номинальное давление, МПа	1,0
Минимальное давление для 5Р-6-211-3, МПа	0,02+0,4Рраб
Минимальное давление для 5Р-6-213-3, МПа	0,14
Максимальное число срабатываний, в мин.	300
Пропускная способность, Kv*, м3/ч, не менее	0,9
Масса, кг, не более	0,125
Примечание	*Kv определяется по ГОСТ 14691

Пневмораспределитель 5Р-10-211-3

Характеристики	Значения
Схема
Исполнение	Пятилинейный двухпозиционный, с односторнним пневматическим управлением и пневматическим возвратом в исходное положение-5Р-10-211-3 или с односторонним пневматическим управлением и пружинным возвратом в исходное положение-5Р-10-213-3. Конструкция распределительного устройства: цилиндрический золотник
Условный проход, мм	10
Тип присоединения	Трубное, с дюймовой присоединительной резьбой в корпусе распределителя
Присоединение пневмолиний питания «1»,выходных «2» и «4», дюйм:	G3/8
Присоединение атмосферных пневмолиний «3» ; «5», дюйм	G1/4
Присоединение пневмолиний управления «14», дюйм	G1/8
Номинальное давление, МПа	1,0
Минимальное давление для 5Р-10-211-3, МПа	0,08+0,6Рраб
Минимальное давление для 5Р-10-213-3, МПа	0,14
Максимальное число срабатываний, в мин.	250
Пропускная способность, Kv*, м3/ч, не менее	1,65
Масса, кг, не более	0,210
Примечание	*Kv определяется по ГОСТ 14691

Пневмораспределитель 5Р-16-211-3

Характеристики	Значения
Схема
Исполнение	Пятилинейный двухпозиционный, с односторнним пневматическим управлением и пневматическим возвратом в исходное положение-5Р-16-211-3 или с односторонним пневматическим управлением и пружинным возвратом в исходное положение-5Р-16-213-3. Конструкция распределительного устройства: цилиндрический золотник
Условный проход, мм	16
Тип присоединения	Трубное с дюймовой присоединительной резьбой в корпусе распределителя
Присоединение рабочих пневмолиний, дюйм	G1/2
Присоединение пневмолиний управления, дюйм	G1/8
Номинальное давление, МПа	1,0
Минимальное давление для 5Р-16-211-3, МПа	0,08+0,6Рраб
Минимальное давление для 5Р-16-213-3, МПа	0,14
Максимальное число срабатываний, в мин.	250
Пропускная способность, Kv*, м3/ч, не менее	3,60
Масса, кг, не более	0,445
Примечание	*Kv определяется по ГОСТ 14691

Пневмораспределитель 5Р-6-212-3

Характеристики	Значения
Схема
Исполнение	Пятилинейный двухпозиционный, с двухсторонним пневматическим управлением. Конструкция распределительного устройства: цилиндрический золотник
Условный проход, мм	6
Тип присоединения	Трубное с дюймовой присоединительной резьбой в корпусе распределителя
Присоединение пневмолиний питания «1», выходных «2» и «4»,дюйм	G1/4
Присоединение атмосферных пневмолиний «3» ; «5» и пневмолиний управления «12» ; «14», дюйм	G1/8
Номинальное давление, МПа	1,0
Минимальное давление, МПа	0,20
Максимальное число срабатываний, в мин.	300
Пропускная способность, Kv*, м3/ч, не менее	0,9
Масса, кг, не более	0,150
Примечание	*Kv определяется по ГОСТ 14691

Пневмораспределитель 5Р-10-212-3

Характеристики	Значения
Схема
Исполнение	Пятилинейный двухпозиционный, с двухсторонним пневматическим управлением Конструкция распределительного устройства: цилиндрический золотник
Условный проход, мм	10
Тип присоединения	Трубное с дюймовой присоединительной резьбой в корпусе распределителя
Присоединение пневмолиний питания «1», выходных «2» и «4», дюйм	G3/8
Присоединение атмосферных пневмолиний «3»; «5», дюйм	G1/4
Присоединение пневмолиний управления «12»; «14», дюйм	G1/8
Номинальное давление, МПа	1,0
Минимальное давление, МПа	0,20
Максимальное число срабатываний, в мин.	250
Пропускная способность, Kv*, м3/ч, не менее	1,65
Масса, кг, не более	0,260
Примечание	*Kv определяется по ГОСТ 14691

Пневмораспределитель 5Р-16-212-3

Характеристики	Значения
Схема
Исполнение	Пятилинейный двухпозиционный, с двухсторонним пневматическим управлением. Конструкция распределительного устройства: цилиндрический золотник
Условный проход, мм	16
Тип присоединения	Трубное с дюймовой присоединительной резьбой в корпусе распределителя
Присоединение рабочих пневмолиний, дюйм	G1/2
Присоединение пневмолиний управления, дюйм	G1/8
Номинальное давление, МПа	1,0
Минимальное давление, МПа	0,20
Максимальное число срабатываний, в мин.	250
Пропускная способность, Kv*, м3/ч, не менее	3,60
Масса, кг, не более	0,520
Примечание	*Kv определяется по ГОСТ 14691

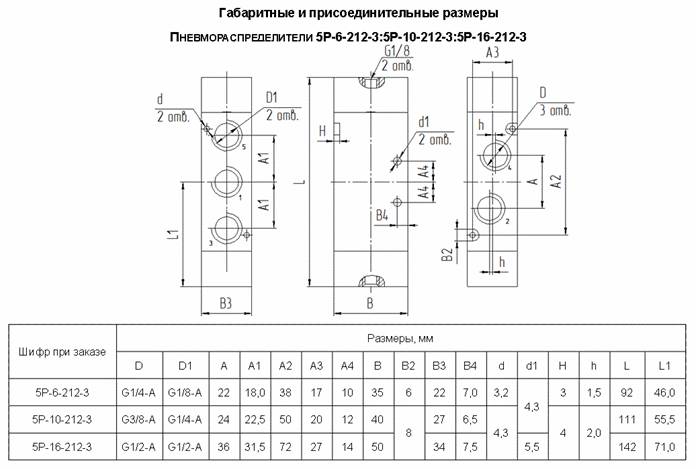

Чертеж 5Р-X-21X-3
