П-Р311; П-Р312; П-Р321; П-Р322 пневмораспределитель с пневматическим управлением

Распределители трехлинейные «П-Р311», «П-Р312», «П-Р321», «П-Р322» с условным проходом (Ду) 6мм, двухпозиционные с пневматическим и электропневматическим, односторонним управлением и ручным дублированием с пружинным возвратом в исходное положение, предназначены для изменения направления потока сжатого воздуха в пневмоприводах различного назначения.

Конструкция распределительного устройства: клапанного типа.

Присоединение:

- стыковое, без плиты; - резьбовое с плитой,для трубного монтажа, трубы в стороны. Рабочая среда - сжатый воздух, давлением, очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью 10…35мм²/с (сСт) при температуре 50ºС.

Допускается работа пневмораспределителя на сжатом воздухе, не содержащем распыленное масло.

Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.

Распределители изготовляются как в нормально-закрытом (Н.З.), так и в нормально-открытом (Н.О.) схемном исполнении.

Виброустойчивость и вибропрочность должны соответсвовать I степени жесткости по ГОСТ 28988

Распределители могут быть установлены в любом пространственном положении.

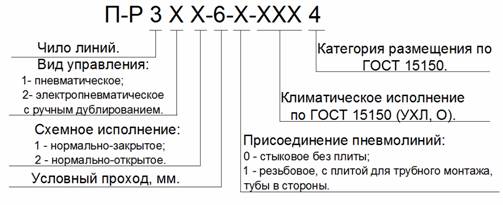

Обозначение при заказе П-Р311; П-Р312; П-Р321; П-Р322

Пневмораспределитель П-Р311-6-0

Характеристики	Значения
Схема
Исполнение	Нормально закрытый, трехлинейный, двухпозиционный с односторонним пневматическим управлением и пружинным возвратом в исходное положение. Конструкция распределительного устройства: клапанного типа
Условный проход, мм	6
Тип присоединения	Стыковое без плиты
Номинальное давление, МПа	1,0
Минимальное рабочее давление, МПа, не более	0.25
Минимальное давление управления, МПа, не более	0.15+0.4Рраб
Максимальное число срабатываний, в мин., не менее	350
Пропускная способность, Kv*, м3/ч, не менее	0,8
Масса кг, не более	0,27
Примечание	*Kv определяется по ГОСТ 14691

Пневмораспределитель П-Р312-6-0

Характеристики	Значения
Схема
Исполнение	Нормально открытый, трехлинейный, двухпозиционный с односторонним пневматическим управлением и пружинным возвратом в исходное положение. Конструкция распределительного устройства: клапанного типа.
Условный проход, мм	6
Тип присоединения	Стыковое без плиты
Номинальное давление, МПа	1,0
Минимальное рабочее давление, МПа, не более	0.25
Минимальное давление управления, МПа, не более	0.15+0.4Рраб
Максимальное число срабатываний, в мин., не менее	350
Пропускная способность, Kv*, м3/ч, не менее	0,8
Масса кг, не более	0,27
Примечание	*Kv определяется по ГОСТ 14691

Пневмораспределитель П-Р311-6-1

Характеристики	Значения
Схема
Исполнение	Нормально закрытый, трехлинейный, двухпозиционный с односторонним пневматическим управлением и пружинным возвратом в исходное положение. Конструкция распределительного устройства: клапанного типа
Условный проход, мм	6
Тип присоединения	Резьбовое с плитой для трубного монтажа, трубы в стороны
Присоединение рабочих пневмолиний, дюйм	К1/4
Присоединение пневмолиний управления, дюйм	К1/8
Номинальное давление, МПа	1,0
Минимальное рабочее давление, МПа, не более	0.25
Минимальное давление управления, МПа, не более	0.15+0.4Рраб
Максимальное число срабатываний, в мин., не менее	350
Пропускная способность, Kv*, м3/ч, не менее	0,8
Масса кг, не более	0,41
Примечание	*Kv определяется по ГОСТ 14691

Пневмораспределитель П-Р312-6-1

Характеристики	Значения
Схема
Исполнение	Нормально открытый, трехлинейный, двухпозиционный с односторонним пневматическим управлением и пружинным возвратом в исходное положение. Конструкция распределительного устройства: клапанного типа.
Условный проход, мм	6
Тип присоединения	Резьбовое с плитой для трубного монтажа, трубы в стороны
Присоединение рабочих пневмолиний, дюйм	К1/4
Присоединение пневмолиний управления, дюйм	К1/8
Номинальное давление, МПа	1,0
Минимальное рабочее давление, МПа, не более	0.25
Минимальное давление управления, МПа, не более	0.15+0.4Рраб
Максимальное число срабатываний, в мин., не менее	350
Пропускная способность, Kv*, м3/ч, не менее	0,8
Масса кг, не более	0,41
Примечание	*Kv определяется по ГОСТ 14691

Пневмораспределитель П-Р321-6-0

Характеристики	Значения
Схема
Исполнение	Нормально закрытый, трехлинейный, двухпозиционный с односторонним электропневматическим управлением и ручным дублированием, пружинным возвратом в исходное положение. Конструкция распределительного устройства: клапанного типа
Условный проход, мм	6
Тип присоединения	Стыковое без плиты
Номинальное давление, МПа	1,0
Минимальное давление, МПа, не более	0,25
Время включения, с, не более	0,04
Время выключения, с, не более	0,06
Максимальное число срабатываний, в мин	350
Номинальное напряжение питания постоянного тока, В	12, 24, 48, 110
Номинальное напряжение питания переменного тока частотой 50 Гц, В	24, 36, 48, 110, 220
Номинальная потребляемая мощность постоянного тока, Вт, не более	7
Номинальная потребляемая мощность переменного тока 50 Гц, ВА, не более	9
Пропускная способность , Kv, м3/ч, не менее	0,8
Масса кг, не более	0,49
Примечание	*Kv определяется по ГОСТ 14691

Пневмораспределитель П-Р322-6-0

Характеристики	Значения
Схема
Исполнение	Нормально открытый, трехлинейный, двухпозиционный с односторонним электропневматическим управлением и ручным дублированием, пружинным возвратом в исходное положение Конструкция распределительного устройства: клапанного типа.
Условный проход, мм	6
Тип присоединения	Стыковое без плиты
Номинальное давление, МПа	1,0
Минимальное давление, МПа, не более	0,25
Время включения, с, не более	0,04
Время выключения, с, не более	0,06
Максимальное число срабатываний, в мин	350
Номинальное напряжение питания постоянного тока, В	12, 24, 48, 110
Номинальное напряжение питания переменного тока частотой 50 Гц, В	24, 36, 48, 110, 220
Номинальная потребляемая мощность постоянного тока, Вт, не более	7
Номинальная потребляемая мощность переменного тока 50 Гц, ВА, не более	9
Пропускная способность, Kv, м3/ч, не менее	0,8
Масса кг, не более	0,49
Примечание	Kv* определяется по ГОСТ 14691

Пневмораспределитель П-Р321-6-1

Характеристики	Значения
Схема
Исполнение	Нормально закрытый,трехлинейный, двухпозиционный с односторонним электропневматическим управлением и ручным дублированием, пружинным возвратом в исходное положение. Конструкция распределительного устройства: клапанного типа
Условный проход, мм	6
Тип присоединения	Резьбовое с плитой для трубного монтажа, трубы в стороны
Присоединение рабочих пневмолиний, дюйм	К1/4
Присоединение пневмолиний управления, дюйм	К1/8
Номинальное давление, МПа	1,0
Минимальное давление, МПа, не более	0,25
Время включения, с, не более	0,04
Время выключения, с, не более	0,06
Максимальное число срабатываний, в мин	350
Номинальное напряжение питания постоянного тока, В	12, 24, 48, 110
Номинальное напряжение питания переменного тока частотой 50 Гц, В	24, 36, 48, 110, 220
Номинальная потребляемая мощность постоянного тока, Вт, не более	7
Номинальная потребляемая мощность переменного тока 50 Гц, ВА, не более	9
Пропускная способность, Kv, м3/ч, не менее	0,8
Масса кг, не более	0,62
Примечание	Kv* определяется по ГОСТ 14691

Пневмораспределитель П-Р322-6-1

Характеристики	Значения
Схема
Исполнение	Нормально открытый,трехлинейный, двухпозиционный с односторонним электропневматическим управлением и ручным дублированием, пружинным возвратом в исходное положение. Конструкция распределительного устройства: клапанного типа
Условный проход, мм	6
Тип присоединения	Резьбовое с плитой для трубного монтажа, трубы в стороны
Присоединение рабочих пневмолиний, дюйм	К1/4
Присоединение пневмолиний управления, дюйм	К1/8
Номинальное давление, МПа	1,0
Минимальное давление, МПа, не более	0,25
Время включения, с, не более	0,04
Время выключения, с, не более	0,06
Максимальное число срабатываний, в мин	350
Номинальное напряжение питания постоянного тока, В	12, 24, 48, 110
Номинальное напряжение питания переменного тока частотой 50 Гц, В	24, 36, 48, 110, 220
Номинальная потребляемая мощность постоянного тока, Вт, не более	7
Номинальная потребляемая мощность переменного тока 50 Гц, ВА, не более	9
Пропускная способность, Kv, м3/ч, не менее	0,8
Масса кг, не более	0,62
Примечание	Kv* определяется по ГОСТ 14691

Чертеж П-Р311; П-Р312; П-Р321; П-Р322

П-Р311-6-0, П-Р312-6-0

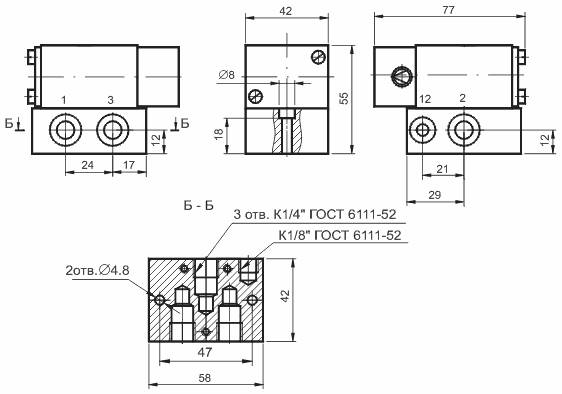

П-Р311-6-1, П-Р312-6-1

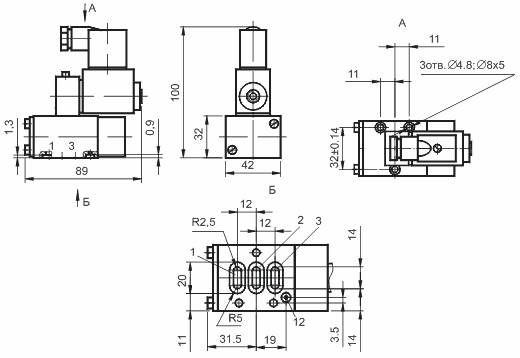

П-Р321-6-0, П-Р322-6-0

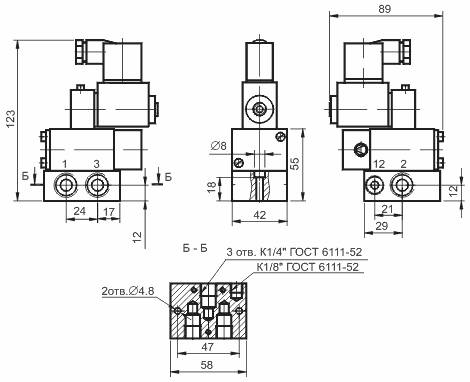

П-Р321-6-1, П-Р322-6-1
