БК-Р блок кондиционирования

Блоки кондиционирования «БК Р» с условным проходом (Ду) 6;10;16;25мм предназначены для подготовки сжатого воздуха в пневмоприводах и ситемах промышленного оборудования различного назначения.

Присоединение: резьбовые отверстия.

Рабочая среда -сжытый воздух давлением от 0.1 МПа до 1.0 МПа, очищенном не грубее 12 класса по ГОСТ 17433.

Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.

Блок кондиционирования типа БК содержит блок подготовки воздуха П-ФРК и маслораспылитель П-М с проставкой между ними для установки крепежного кронштейна.

Блок кондиционирования воздуха типа БК-Р дополнительно имеет реле давления типа РД-4/25М-10, в следствии чего имеется возможность получения электрического сигнала на отключение при понижении давления ниже заданного уровня или на включение при повышении давления в системе до заданного уровня(Блок БК-Р-16 является аналогом блока П-Б16.31).

Блоки кондиционирования должны устанавливаться в местах, удобных для осмотра, обслуживания и контроля параметров в вертикальном положении (отклонение от вертикали не более 5°), непосредственно на трубопроводе или с использованием кронштейна. При монтаже блоков кондиционирования, стрелка на их корпусе должна совпадать с направлением движения воздушного потока.

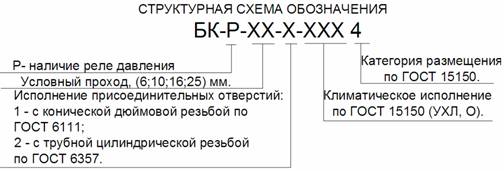

Обозначение блока БК-Р при заказе

Блок БК-Р-6-1

Характеристики	Значения

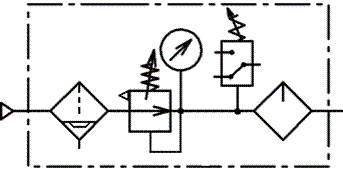

Схема
Условный проход, мм	6
Присоединение пневмолиний, дюйм	К1/4
Номинальное давление, МПа	1,0
Минимальное давление, МПа	0,1
Номинальный расход воздуха при давлении 0.4 МПа, м3/мин, не менее	0,20
Минимальный расход воздуха при давлении 0.4 МПа, м3/мин, не более	0,16
Абсолютная тонкость фильтрации, мкм	40
Степень влагоотделения, %, не менее	90
Диапазон настройки давления, МПа	0,05-0,85
Снижение давления на выходе при изменении расхода от нуля до номинального значения при давлении на входе 1 МПа и настройке давления на выходе 0,4 МПа, не более	0,03
Изменение давления на выходе при снижении давления на входе с 1 МПа до 0.5 МПа, давлении настройки 0.4 МПа и расходе воздуха, равном 5% от номинального, МПа, не более	0,035
Превышение давления на выходе над давлением настройки, при котором открывается клапан сброса воздуха в атмосферу при давлении на входе 1 МПа и давлении настройки 0,4 МПа, МПа, не более	0,08
Номинальная вместимость резервуара для сбора конденсата, см3, не менее	30
Отвод конденсата	полуавтоматический с возможностью ручного
Подача масла, капли/мин, при минимальном расходе воздуха, не менее	2
Минимальная подача масла, капли/мин, при максимальном расходе воздуха,, не более	0,25
Максимальная подача масла, капли/мин, при максимальном расходе воздуха, не менее	10
Полезная вместимость резервуара для масла, см3, не менее	60
Диапазон настройки реле давления, МПа	0,2...0,9
Зона нечувсвительности реле давления, МПа, не более	0,15
Масса, кг, не более	1,5

Блок БК-Р-6-2

Характеристики	Значения
Схема
Условный проход, мм	6
Присоединение пневмолиний, дюйм	G1/4
Номинальное давление, МПа	1,0
Минимальное давление, МПа	0,1
Номинальный расход воздуха при давлении 0.4 МПа, м3/мин, не менее	0,20
Минимальный расход воздуха при давлении 0.4 МПа, м3/мин, не более	0,16
Абсолютная тонкость фильтрации, мкм	40
Степень влагоотделения, %, не менее	90
Диапазон настройки давления, МПа	0,05-0,85
Снижение давления на выходе при изменении расхода от нуля до номинального значения при давлении на входе 1 МПа и настройке давления на выходе 0,4 МПа, не более	0,03
Изменение давления на выходе при снижении давления на входе с 1 МПа до 0.5 МПа, давлении настройки 0.4 МПа и расходе воздуха, равном 5% от номинального, МПа, не более	0,035
Превышение давления на выходе над давлением настройки, при котором открывается клапан сброса воздуха в атмосферу при давлении на входе 1 МПа и давлении настройки 0,4 МПа, МПа, не более	0,08
Номинальная вместимость резервуара для сбора конденсата, см3, не менее	30
Отвод конденсата	полуавтоматический с возможностью ручного
Подача масла, капли/мин, при минимальном расходе воздуха, не менее	2
Минимальная подача масла, капли/мин, при максимальном расходе воздуха,, не более	0,25
Максимальная подача масла, капли/мин, при максимальном расходе воздуха, не менее	10
Полезная вместимость резервуара для масла, см3, не менее	60
Диапазон настройки реле давления, МПа	0,2....0,9
Зона нечувсивительности реле давления, МПа, не более	0,19
Масса, кг, не более	1,5

Блок БК-Р-10-1

Характеристики	Значения
Схема
Условный проход, мм	10
Присоединение пневмолиний, дюйм	К3/8
Номинальное давление, МПа	1,0
Минимальное давление, МПа	0,1
Номинальный расход воздуха при давлении 0.4 МПа, м3/мин, не менее	0,55
Минимальный расход воздуха при давлении 0.4 МПа, м3/мин, не более	0,16
Абсолютная тонкость фильтрации, мкм	40
Степень влагоотделения, %, не менее	90
Диапазон настройки давления, МПа	0,05-0,85
Снижение давления на выходе при изменении расхода от нуля до номинального значения при давлении на входе 1 МПа и настройке давления на выходе 0,4 МПа, не более	0,04
Изменение давления на выходе при снижении давления на входе с 1 МПа до 0.5 МПа, давлении настройки 0.4 МПа и расходе воздуха, равном 5% от номинального, МПа, не более	0,035
Превышение давления на выходе над давлением настройки, при котором открывается клапан сброса воздуха в атмосферу при давлении на входе 1 МПа и давлении настройки 0,4 МПа, МПа, не более	0,08
Номинальная вместимость резервуара для сбора конденсата, см3, не менее	100
Отвод конденсата	полуавтоматический с возможностью ручного
Подача масла, капли/мин, при минимальном расходе воздуха, не менее	2
Минимальная подача масла, капли/мин, при максимальном расходе воздуха,, не более	0,50
Максимальная подача масла, капли/мин, при максимальном расходе воздуха, не менее	20
Полезная вместимость резервуара для масла, см3, не менее	200
Диапазон настройки реле давления, МПа	0,2...0,9
Зона нечувствительности реле давления, Мпа, не более	0,15
Масса, кг, не более	2,44

Блок БК-Р-10-2

Характеристики	Значения
Схема
Условный проход, мм	10
Присоединение пневмолиний, дюйм	G3/8
Номинальное давление, МПа	1,0
Минимальное давление, МПа	0,1
Номинальный расход воздуха при давлении 0.4 МПа, м3/мин, не менее	0,55
Минимальный расход воздуха при давлении 0.4 МПа, м3/мин, не более	0,16
Абсолютная тонкость фильтрации, мкм	40
Степень влагоотделения, %, не менее	90
Диапазон настройки давления, МПа	0,05-0,85
Снижение давления на выходе при изменении расхода от нуля до номинального значения при давлении на входе 1 МПа и настройке давления на выходе 0,4 МПа, не более	0,04
Изменение давления на выходе при снижении давления на входе с 1 МПа до 0.5 МПа, давлении настройки 0.4 МПа и расходе воздуха, равном 5% от номинального, МПа, не более	0,035
Превышение давления на выходе над давлением настройки, при котором открывается клапан сброса воздуха в атмосферу при давлении на входе 1 МПа и давлении настройки 0,4 МПа, МПа, не более	0,08
Номинальная вместимость резервуара для сбора конденсата, см3, не менее	100
Отвод конденсата	полуавтоматический с возможностью ручного
Подача масла, капли/мин, при минимальном расходе воздуха, не менее	2
Минимальная подача масла, капли/мин, при максимальном расходе воздуха,, не более	0,50
Максимальная подача масла, капли/мин, при максимальном расходе воздуха, не менее	20
Полезная вместимость резервуара для масла, см3, не менее	200
Диапазон настройки реле давления, МПа	0,2...0,9
Зона нечувствительности реле давления, МПа, не более	0,15
Масса, кг, не более	2,44

Блок БК-Р-16-1

Характеристики	Значения
Схема
Условный проход, мм	16
Присоединение пневмолиний, дюйм	К1/2
Номинальное давление, МПа	1,0
Минимальное давление, МПа	0,1
Номинальный расход воздуха при давлении 0.4 МПа, м3/мин, не менее	1.0
Минимальный расход воздуха при давлении 0.4 МПа, м3/мин, не более	0,16
Абсолютная тонкость фильтрации, мкм	40
Степень влагоотделения, %, не менее	90
Диапазон настройки давления, МПа	0,05-0,85
Снижение давления на выходе при изменении расхода от нуля до номинального значения при давлении на входе 1 МПа и настройке давления на выходе 0,4 МПа, не более	0,05
Изменение давления на выходе при снижении давления на входе с 1 МПа до 0.5 МПа, давлении настройки 0.4 МПа и расходе воздуха, равном 5% от номинального, МПа, не более	0,035
Превышение давления на выходе над давлением настройки, при котором открывается клапан сброса воздуха в атмосферу при давлении на входе 1 МПа и давлении настройки 0,4 МПа, МПа, не более	0,08
Номинальная вместимость резервуара для сбора конденсата, см3, не менее	100
Отвод конденсата	полуавтоматический с возможностью ручного
Подача масла, капли/мин, при минимальном расходе воздуха, не менее	2
Минимальная подача масла, капли/мин, при максимальном расходе воздуха,, не более	0,50
Максимальная подача масла, капли/мин, при максимальном расходе воздуха, не менее	20
Полезная вместимость резервуара для масла, см3, не менее	200
Диапазон настройки реле давления, МПа	0,2...0,9
Зона нечувствительности реле давления, Мпа, не более	0,15
Масса, кг, не более	2,44

Блок БК-Р-16-2

Характеристики	Значения
Схема
Условный проход, мм	16
Присоединение пневмолиний, дюйм	G1/2
Номинальное давление, МПа	1,0
Минимальное давление, МПа	0,1
Номинальный расход воздуха при давлении 0.4 МПа, м3/мин, не менее	1.0
Минимальный расход воздуха при давлении 0.4 МПа, м3/мин, не более	0,16
Абсолютная тонкость фильтрации, мкм	40
Степень влагоотделения, %, не менее	90
Диапазон настройки давления, МПа	0,05-0,85
Снижение давления на выходе при изменении расхода от нуля до номинального значения при давлении на входе 1 МПа и настройке давления на выходе 0,4 МПа, не более	0,05
Изменение давления на выходе при снижении давления на входе с 1 МПа до 0.5 МПа, давлении настройки 0.4 МПа и расходе воздуха, равном 5% от номинального, МПа, не более	0,035
Превышение давления на выходе над давлением настройки, при котором открывается клапан сброса воздуха в атмосферу при давлении на входе 1 МПа и давлении настройки 0,4 МПа, МПа, не более	0,08
Номинальная вместимость резервуара для сбора конденсата, см3, не менее	100
Отвод конденсата	полуавтоматический с возможностью ручного
Подача масла, капли/мин, при минимальном расходе воздуха, не менее	2
Минимальная подача масла, капли/мин, при максимальном расходе воздуха,, не более	0,50
Максимальная подача масла, капли/мин, при максимальном расходе воздуха, не менее	20
Полезная вместимость резервуара для масла, см3, не менее	200
Диапазон настройки реле давления, МПа	0,2...0,9
Зона нечувствительности реле давления, Мпа, не более	0,15
Масса, кг, не более	2,44

Блок БК-Р-25-1

Характеристики	Значения
Схема
Условный проход, мм	25
Присоединение пневмолиний, дюйм	G1
Номинальное давление, МПа	1,0
Минимальное давление, МПа	0,1
Номинальный расход воздуха при давлении 0.4 МПа, м3/мин, не менее	4.0
Минимальный расход воздуха при давлении 0.4 МПа, м3/мин, не более	0,16
Абсолютная тонкость фильтрации, мкм	40
Степень влагоотделения, %, не менее	90
Диапазон настройки давления, МПа	0,05-0,85
Снижение давления на выходе при изменении расхода от нуля до номинального значения при давлении на входе 1 МПа и настройке давления на выходе 0,4 МПа, не более	0,08
Изменение давления на выходе при снижении давления на входе с 1 МПа до 0.5 МПа, давлении настройки 0.4 МПа и расходе воздуха, равном 5% от номинального, МПа, не более	0,035
Превышение давления на выходе над давлением настройки, при котором открывается клапан сброса воздуха в атмосферу при давлении на входе 1 МПа и давлении настройки 0,4 МПа, МПа, не более	0,08
Номинальная вместимость резервуара для сбора конденсата, см3, не менее	200
Отвод конденсата	полуавтоматический с возможностью ручного
Подача масла, капли/мин, при минимальном расходе воздуха, не менее	2
Минимальная подача масла, капли/мин, при максимальном расходе воздуха,, не более	2,00
Максимальная подача масла, капли/мин, при максимальном расходе воздуха, не менее	50
Полезная вместимость резервуара для масла, см3, не менее	400
Диапазон настройки реле давления , МПа	0,2...0,9
Зона нечувствительности реле давления, МПа не более	0,15
Масса, кг, не более	4,07

Блок БК-Р-25-2

Характеристики	Значения
Схема
Условный проход, мм	25
Присоединение пневмолиний, дюйм	G1
Номинальное давление, МПа	1,0
Минимальное давление, МПа	0,1
Номинальный расход воздуха при давлении 0.4 МПа, м3/мин, не менее	4.0
Минимальный расход воздуха при давлении 0.4 МПа, м3/мин, не более	0,16
Абсолютная тонкость фильтрации, мкм	40
Степень влагоотделения, %, не менее	90
Диапазон настройки давления, МПа	0,05-0,85
Снижение давления на выходе при изменении расхода от нуля до номинального значения при давлении на входе 1 МПа и настройке давления на выходе 0,4 МПа, не более	0,08
Изменение давления на выходе при снижении давления на входе с 1 МПа до 0.5 МПа, давлении настройки 0.4 МПа и расходе воздуха, равном 5% от номинального, МПа, не более	0,035
Превышение давления на выходе над давлением настройки, при котором открывается клапан сброса воздуха в атмосферу при давлении на входе 1 МПа и давлении настройки 0,4 МПа, МПа, не более	0,08
Номинальная вместимость резервуара для сбора конденсата, см3, не менее	200
Отвод конденсата	полуавтоматический с возможностью ручного
Подача масла, капли/мин, при минимальном расходе воздуха, не менее	2
Минимальная подача масла, капли/мин, при максимальном расходе воздуха,, не более	2,00
Максимальная подача масла, капли/мин, при максимальном расходе воздуха, не менее	50
Полезная вместимость резервуара для масла, см3, не менее	400
Диапазон настройцки реле давления , МПа	0,2...0,9
Зона нечувсивительности реле давления , Мпа, не более	0,15
Масса, кг, не более	4,07

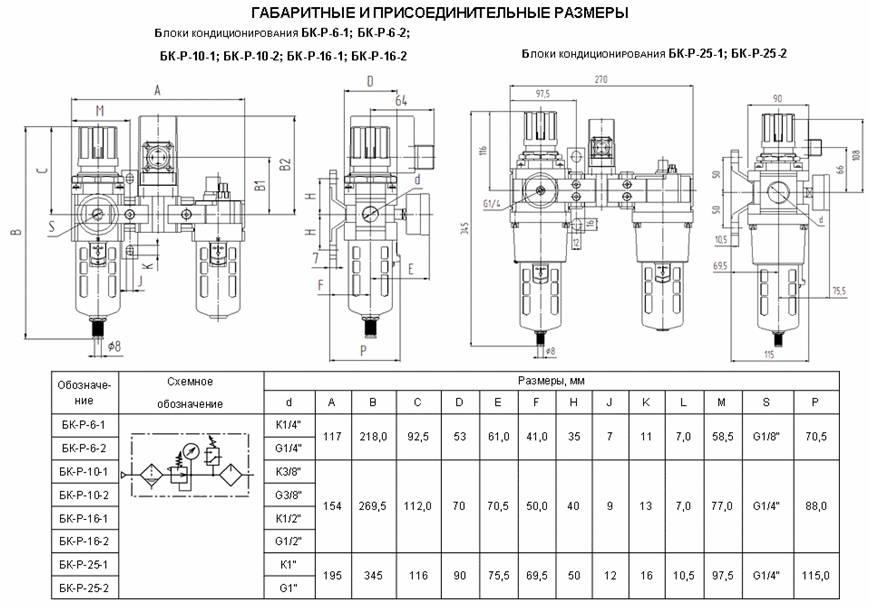

Чертеж БК-Р
